องค์ประกอบหลัก

1) เตาเหนี่ยวนำ

เตาเหนี่ยวนำประกอบด้วยร่างกายของเตาโครงเตาและตัวเหนี่ยวนำ ด้านนอกของตัวเตาเป็นโครงสร้างเหล็กและภายในประกอบด้วยอิฐดินเผา (耐火砖, 黏土砖) และทรายควอทซ์ (石英砂) ฟังก์ชั่นของเฟรมเตารองรับทั้งเตา เตาถูกจับที่ฐานโดยสกรูเท้า ตัวเหนี่ยวนำประกอบด้วยขดลวดแจ็คเก็ตน้ำแกนเหล็กและแหวนทองแดง มีคอยส์กับแจ็คเก็ตน้ำที่ด้านแรงดันสูง แรงดันไฟฟ้าสามารถปรับได้ทีละขั้นตอนจาก 90V ถึง 420V มีวงแหวนทองแดงลัดวงจรที่ด้านแรงดันต่ำ หลังจากตั้งค่าวงจรไฟฟ้าก็สามารถเกิดการไหลของกระแสไฟฟ้าขนาดใหญ่ในวงแหวนทองแดงด้วยการเหนี่ยวนำแม่เหล็กไฟฟ้า (电磁感应) การไหลของกระแสไฟฟ้าขนาดใหญ่สามารถละลายแหวนทองแดงและทองแดงด้วยไฟฟ้า (into ted เข้าไปในเตาหลอมเสื้อแจ็คเก็ตน้ำและขดลวดจะถูกทำให้เย็นลงด้วยน้ำ

2) เครื่องหล่ออย่างต่อเนื่อง, แนวทางม้วนและ จำกัด อุปกรณ์

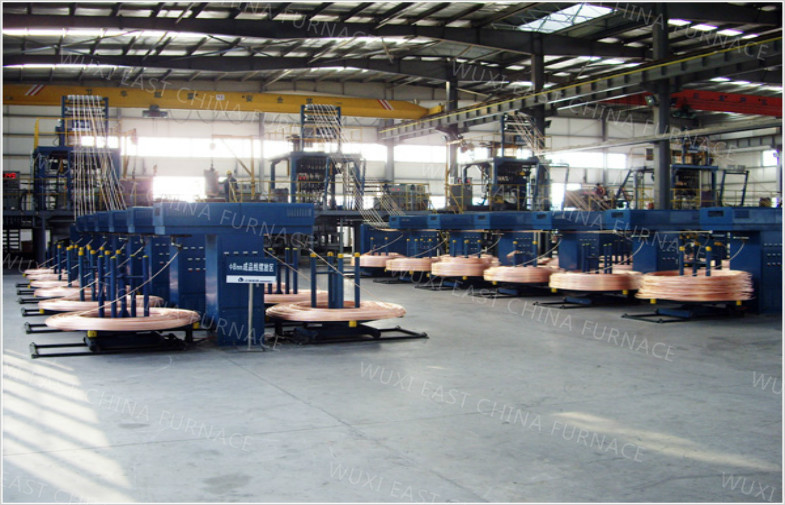

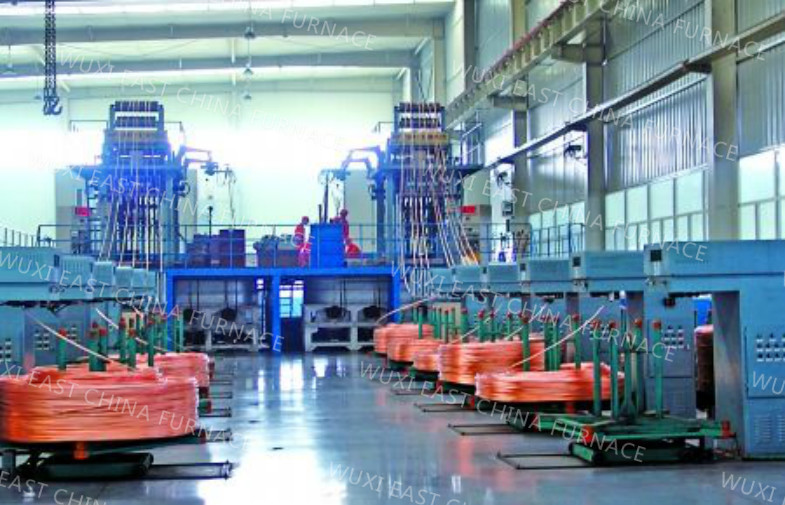

เครื่องหล่อแบบต่อเนื่องเป็นส่วนหลักของระบบ ประกอบด้วยกลไกการวาด (机械原理技巧) ตามกลไกของระดับของเหลวและเครื่องตกผลึก กลไกการวาดภาพประกอบด้วยมอเตอร์เซอร์โว AC, ลูกกลิ้งวาดภาพสองกลุ่มและอื่น ๆ มันสามารถสร้างช่วงหมุน 0-1000 ครั้ง (间隔间距) ต่อนาทีและวาดแท่งทองแดงอย่างต่อเนื่องโดยลูกกลิ้งวาดรูป กลไกของระดับของเหลวต่อไปนี้รับประกันว่าส่วนลึกของเครื่องตกผลึกที่ใส่เข้าไปในของเหลวทองแดงนั้นมีความคงตัวสัมพัทธ์สารตกผลึกสามารถทำให้ของเหลวทองแดงกลายเป็นแท่งทองแดงโดยการแลกเปลี่ยนความร้อน ทุกคนสามารถเปลี่ยนและควบคุมเพียงอย่างเดียว

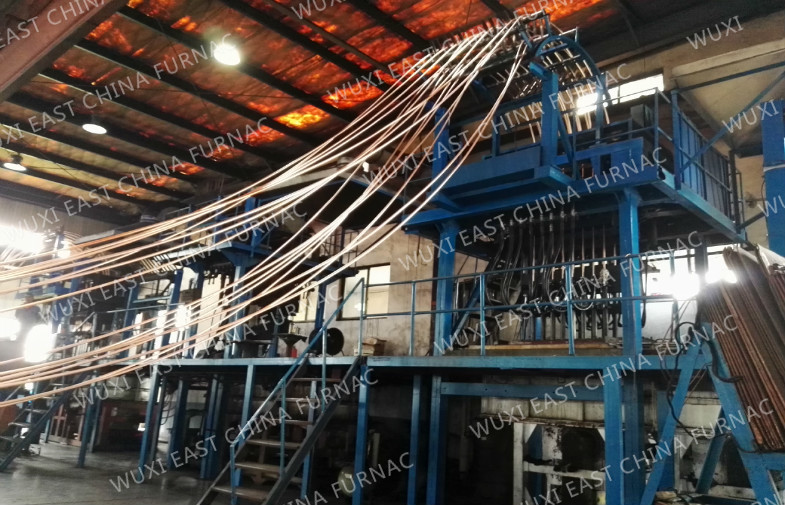

เฟรมของไกด์ม้วนติดตั้งอยู่เหนือเครื่องหล่อแบบต่อเนื่อง มันประกอบด้วยแพลตฟอร์มสนับสนุนแนวตั้งรอกและกระบอกสูบ มันสามารถนำแท่งทองแดงไปยังเครื่องลมสองหัวทุกเครื่องโดยไม่มีการรบกวน (干扰)

มีอุปกรณ์ควบคุมความเร็วระหว่างเครื่องแคสติ้งและเครื่อง take-up เพื่อซิงโครไนซ์ความเร็วการแคสติ้งและความเร็วการจับยึดกับเครื่องเปลี่ยนความถี่

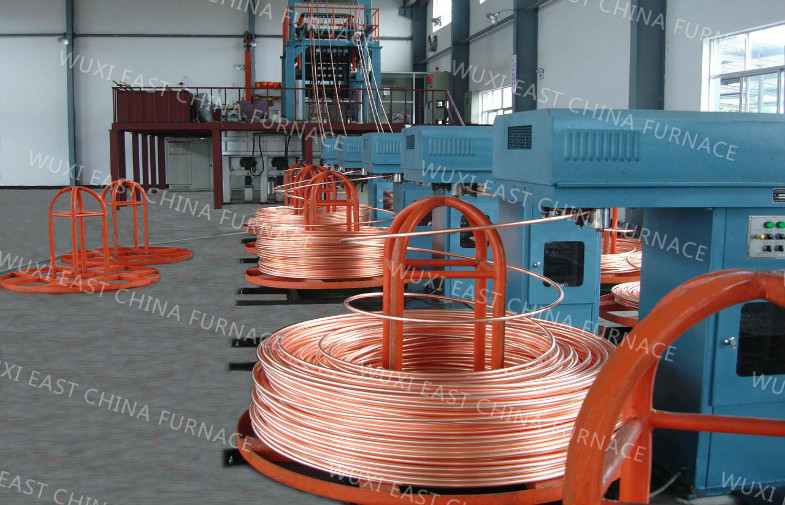

3) สองหัวเครื่อง take-up

4) ระบบน้ำหล่อเย็น

ระบบน้ำหล่อเย็นเป็นระบบปั่นจักรยาน มันสามารถจัดหา 0.2-0.4Mpa น้ำหล่อเย็นสำหรับช่องแช่แข็งเสื้อน้ำขดลวด ประกอบด้วยสระว่ายน้ำ 150M3, ปั๊มน้ำ, ท่อและหอระบายความร้อน อุณหภูมิของน้ำที่จ่ายเข้าสู่ระบบคือ 20 ℃ -30 และปริมาณการไหลของน้ำคือ 50 M3 / H

ระบบไฟฟ้าระบบไฟฟ้าประกอบด้วยพลังงานไฟฟ้าและระบบควบคุม ระบบไฟฟ้ากำลังจ่ายพลังงานให้กับตัวเหนี่ยวนำทุกตัวผ่านตู้จ่ายไฟ ระบบควบคุมจะควบคุมเตาหลอมรวมเครื่องจักรหลักเครื่องลมสองหัวและระบบระบายความร้อนจำนำ (保证) ให้ทำงานตามลำดับ ระบบควบคุมของเตาหลอมรวมประกอบด้วยระบบหลอมเตาหลอมและระบบเตาหลอม ตู้หลอมเตาหลอมและตู้เก็บเตาหลอมติดตั้งอยู่ใกล้กับระบบ

5) ระบบควบคุมไฟฟ้า

ระบบควบคุมไฟฟ้าของเครื่องจักรหลักประกอบด้วยมอเตอร์รูปวาด, มอเตอร์ลิฟท์ (system) และระบบควบคุมไฟฟ้า มอเตอร์รูปวาดถูกกำจัด (处理, 配置) ระบบควบคุมเพียงอย่างเดียว เครื่องควบคุมลมแบบสองหัวทุกเครื่องถูกควบคุมเพียงอย่างเดียว คณะกรรมการควบคุมการยึดติดอยู่ในกรอบของเครื่องทำลมสองหัว ปุ่มควบคุม (旋钮) ติดตั้งอยู่บนพื้นผิวของเฟรม ระบบไฟฟ้าน้ำหล่อเย็นเป็นกล่องควบคุมที่แขวนอยู่บนผนังห้องปั๊มน้ำ สามารถควบคุมเครื่องสูบน้ำสองเครื่อง

มาตรฐานทางเทคนิคของแท่งทองแดงขั้นสุดท้าย
