เครื่องหลอมโลหะตะกั่วอย่างต่อเนื่อง 1200kw เตาหลอมทองเหลืองแท่งแบน 10 ตัน
ⅰ ข้อมูลจำเพาะ:
1. ประเภทของข้อกำหนดการหล่อ
* ทองเหลือง
example. ตัวอย่างโปรแกรม
1. ข้อมูลจำเพาะของเหล็กแท่งแบน
250 × 600 × 6000
2. น้ำหนักการหล่อที่มีประสิทธิภาพ: ≥10t
3. ปริมาณออกซิเจน: น้อยกว่า 20ppm (วัตถุดิบที่ผ่านการรับรอง)
4. หมายเลข บิลเล็ต : โสด
5. โครงสร้างเครื่อง: เหล็กลวดกึ่งหล่อเครื่องต่อเนื่อง
6. ความยาวทั้งหมดของเหล็กลวด: L = 7500 มม
7. เส้นผ่าศูนย์กลางลวดเหล็ก: Φ = 200 × 16 มม
ⅲ องค์ประกอบของอุปกรณ์:
เตาหลอม, รถเข็นอุปกรณ์แม่พิมพ์และแม่พิมพ์, เครื่องหล่อขึ้นรูปแบบกึ่งตัวนำคู่มือ (ต่อไปนี้จะเรียกว่าเครื่องหล่อคู่มือ), ระบบน้ำหล่อเย็น, ระบบไฮดรอลิก, ระบบควบคุมไฟฟ้า, เครื่องมือพิเศษ
1.1 เตาหลอม
เตาหลอมเป็นอุปกรณ์หลักตัวแรกในสายการผลิต แต่ก็มีกำลังการผลิตขนาดใหญ่และความต้องการพลังงานสูงลักษณะดังต่อไปนี้ของเตาเผา
1.1.1 ถังแนวตั้งรูปทรงร่างกายเตาเผาด้วยเตาก่ออิฐง่าย ๆ ให้อาหารครอบคลุมการทำความสะอาดและการดำเนินงานอื่น ๆ ข้อดีของวัสดุก่อสร้างที่สะดวกพื้นที่ยึดครองขนาดเล็กการแผ่รังสีความร้อนผิวต่ำและการใช้พลังงานต่ำเป็นต้น
1.1.2 ใช้ร่องละลายแบบเจ็ต "W" ลดความแตกต่างของอุณหภูมิหลอมละลาย
3 การใช้ช่องระบายความร้อนน้ำสามารถถอดเซ็นเซอร์เพิ่มความเข้ากันได้ของส่วนประกอบ
1.1.3 การใช้ช่องระบายความร้อนน้ำสามารถยกเลิกการโหลดเซ็นเซอร์เพิ่มความเข้ากันได้ของส่วนประกอบ;
1.1.4 การเอียงเตาและฝาเตาจะดำเนินการโดยความดันไฮดรอลิกสมดุลการดำเนินงานและโครงสร้างที่เชื่อถือได้
1.1.5 ปากสี่เหลี่ยมสำหรับ 1100 x 900 มม. แคโทดทองแดงวัตถุดิบไม่สามารถตัดได้
ตัดให้อาหารทั้งหมด;
1.1.6 วัสดุทนไฟเตาใช้ผู้ผลิตแบรนด์เพื่อจัดหาเตาเหนี่ยวนำที่มีประสิทธิภาพสูง

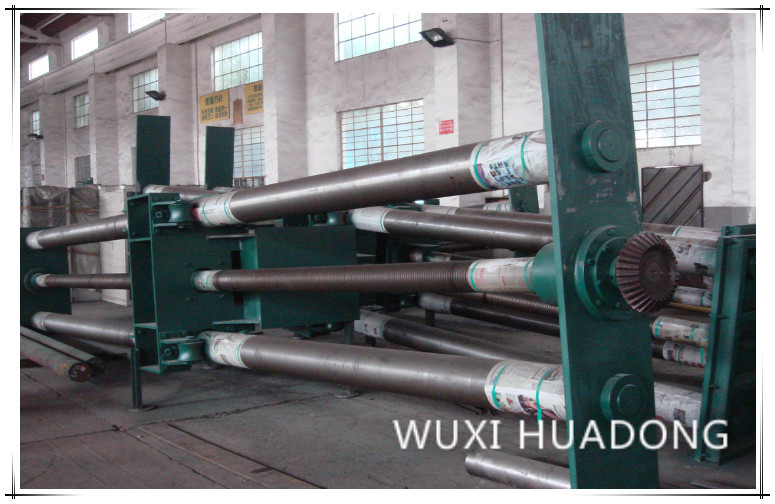

1.2 เครื่องหล่อตะกั่ว
1.2.1 พารามิเตอร์ทางเทคนิค:
1.2.1.1 ความจุแบริ่งสูงสุดมากกว่าหรือเท่ากับ 10t
1.2.1.2 ความจุตลับลูกปืนที่มีประสิทธิภาพ:> 6t
1.2.1.3 ความยาวแกนสกรู: 7800 มม
1.2.1.4 เส้นผ่านศูนย์กลางสกรู: Tr220 * 18 มม
1.2.1.5 ความยาวก้าน: 7500 มม
1.2.1.6 เส้นผ่าศูนย์กลางก้าน: เส้นผ่าศูนย์กลาง 315 มม
1.2.1.7 จังหวะการทำงานสูงสุด: 6500 มม
1.2.1.8 มอเตอร์ขับเคลื่อน: เซอร์โวมอเตอร์ AC แบบซิงโครนัส
1.2.1.9 ขับเคลื่อนมอเตอร์ไฟฟ้า: 7.5KW
1.2.1.10 ความเร็วในการหล่อตะกั่ว: 0 ~ 320 มม. / นาที
1.2.1.11 ปรับ stepless
1.2.1.12 ความเร็วในการส่งคืนอย่างรวดเร็ว: มากกว่า 500 มม. / นาที
1.2.1.13 การหล่อลื่นไหม: การไหลเล็กน้อย 50 มล. / นาที
1.2.1.14 ความดันปกติ 20MPa
1.3 รถเข็นแม่พิมพ์
รถคริสตัลสำหรับอุปกรณ์คงที่คริสตัลมันสามารถเคลื่อนไหวด้านข้างสำหรับการโหลดและขนถ่ายแม่พิมพ์, คู่มือและโยนหัวและการยกของโลหะ, รถเข็นแม่พิมพ์มีการวางตำแหน่งและอุปกรณ์ล็อคเพื่อให้รถสามารถอยู่ในตำแหน่งหล่อตะกั่ว โดยรถยนต์เพื่อทดแทนแผงบรรเทาสามารถปรับให้เข้ากับข้อกำหนดที่แตกต่างกันและจำนวนการไหลของเครื่องตกผลึก การกำหนดค่าของอุปกรณ์ไดรฟ์มอเตอร์สั่นสะเทือนการแปลงความถี่พลังงานของมันคือ 2.2kW ความถี่การสั่นสะเทือนคือ 0 ~ 160 ครั้ง / นาทีความกว้างเป็น 0 ~ 12mm
1.4 แม่พิมพ์
ผนังด้านในของวัสดุเครื่องตกผลึกสำหรับทองแดง (โดยฝ่ายทรัพยากรการผลิตเซอร์โคเนียมและทองแดง), ชุดกราไฟท์กราไฟท์อยู่ในความโปรดปรานของการปรับปรุงคุณภาพพื้นผิว นอกเหนือจากวิธีการทั่วไปแล้วหลักการหล่อเหล็กต่อเนื่องสามารถดึงออกมาได้จากการใช้แม่พิมพ์ระบายความร้อนด้วยน้ำความเร็วสูงแบบร่องแคบเพื่อช่วยในการหลีกเลี่ยงการเดือดของน้ำหล่อเย็นบางส่วนอย่างมีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค:
ระบายความร้อนแรงดันน้ำ: 0.05 ~ 0.15MPa น้ำระบายความร้อน comsumption: 80 ~ 100m³ / ชั่วโมง
1.5 ฝาครอบป้องกันบรรยากาศ
ฝาครอบป้องกันบรรยากาศสามารถผ่านตัวแทนป้องกันก๊าซ (ก๊าซอุตสาหกรรม) เพื่อป้องกันระดับของเหลวภายในเครื่องตกผลึกลดข้อบกพร่องของตะกรันออกไซด์
1.6 ระบบน้ำหล่อเย็น
ระบบระบายความร้อนน้ำส่วนใหญ่จะใช้สำหรับการระบายความร้อนของอุปกรณ์สายการผลิตคือสำหรับเปลือกเซ็นเซอร์, ขดลวด, แจ็คเก็ตน้ำ, สายระบายความร้อนด้วยน้ำ, หม้อแปลง, เครื่องปฏิกรณ์สมดุลสมดุลเฟส; มันประกอบด้วยตู้น้ำเก็บน้ำและท่อที่เกี่ยวข้องวาล์วและอื่น ๆ รวมถึงประเภทกลับสามารถโดยความดันและความดันสองชนิดสำหรับพรรคที่เลือก; มีฟังก์ชั่นเช่นแรงดันน้ำ, การแสดงอุณหภูมิน้ำนิ่ง, การควบคุมและการเตือน, ลูกโซ่
พารามิเตอร์ทางเทคนิค:
1.6.1 ความดันขาเข้า: 0.3 ~ 0.4MPa
1.6.2 อุณหภูมิขาเข้า: 5 ~ 45 องศา
1.6.3 ปริมาณการใช้น้ำ: 18 ~ 20t / h
1.6.4 อุณหภูมิ Outlet: น้อยกว่า 55 ℃
1.6.5 การอนุญาตให้อุณหภูมิสูงขึ้น: น้อยกว่า 20 ℃ (ที่อุณหภูมิทางเข้าสูงสุด)
1.6.6 ความแข็งรวม (CAO): น้อยกว่า 10 mg เทียบเท่า / L
1.6.7 การกันน้ำ: มากกว่า 2000 / cm
1.7 ระบบไฮดรอลิก
ระบบไฮดรอลิกสำหรับเตาหลอมยกเอียงเอียง, เตาปกเปิดและปิดและฉนวนกันความร้อนเทเตาก่อนและหลังการเดินยกและทิ้งเปิดและปิดฝา adopts สถานีไฮดรอลิกอุปทานของเหลวความดันส่วนกลางควบคุมวาล์วไฮดรอลิกไฟฟ้า
พารามิเตอร์พื้นฐาน: ถังน้ำมัน (ลักษณะ): 1300 * 900 * 700 มม. (สแตนเลส)
ความจุที่มีประสิทธิภาพ: 600L
จัดอันดับความกดดันการทำงาน: 16MP
อัตราการไหลเล็กน้อย: 40L / นาที
มอเตอร์ปั้มน้ำมัน: 15kw * 2 (ใช้ครั้งเดียวหนึ่งสแตนด์บาย)
1.8 ระบบควบคุมอิเล็กทรอนิกส์
ระบบควบคุมไฟฟ้าของหน่วยจะถูกควบคุมตามลำดับเตาหลอม, เครื่องหล่อตะกั่ว, ระบบหล่อเย็นน้ำ, ระบบไฮดรอลิก บริษัท ของเรามีอุปกรณ์ควบคุมไฟฟ้าที่ครบวงจรและเสถียรเพื่อให้การทำงานที่จำเป็นตามความต้องการของการผลิตแต่ละลิงค์ควบคุม ระบบและส่วนประกอบไฟฟ้าที่ใช้ในผู้ผลิตในประเทศและต่างประเทศที่รู้จักกันดีของผลิตภัณฑ์เดิมและเหลือความจุขอบเพื่อให้แน่ใจว่าอุปกรณ์ความน่าเชื่อถือและการบังคับใช้ ในหมู่พวกเขา:
เซอร์โวเครื่องหล่อคู่มือขับเคลื่อนโดยแบรนด์นำเข้า (ระบบเซอร์โวญี่ปุ่น Yaskawa 7.5kW) แรงบิดสูงระบบเซอร์โวดิจิตอล AC
ⅲ รายการส่วนประกอบอุปกรณ์ของสายการผลิตการหล่อแบบต่อเนื่องในแนวตั้งสำหรับเหล็กแท่งกลม
เลขที่ | ชื่ออุปกรณ์และข้อมูลจำเพาะ | หน่วย | ปริมาณ | หมายเหตุ |
1 | เตาหล่อแบบกึ่งต่อเนื่อง | ชุด | 1 | 600KWx2 |
2 | 10T เหล็กลวดเครื่องหล่อแบบกึ่งต่อเนื่อง | ชุด | 1 | |
3 | รถเข็นแม่พิมพ์ | ชุด | 1 | |
4 | เชื้อรา | ชุด | 1 | |
5 | ระบบส่งกำลังหล่อเครื่องจักร | ชุด | 1 | |
6 | ระบบหล่อกำลังของเครื่อง | ชุด | 1 | |
7 | หัวหุ่นจำลองของแม่พิมพ์ | ชุด | 1 | |
8 | ระบบควบคุมความยาว | ชุด | 1 | |
9 | จำหน่ายน้ำหล่อเย็น | ชุด | 1 | |
10 | ระบบไฮดรอลิก | ชุด | 1 | |
11 | ระบบควบคุมไฟฟ้า | et | 1 |
