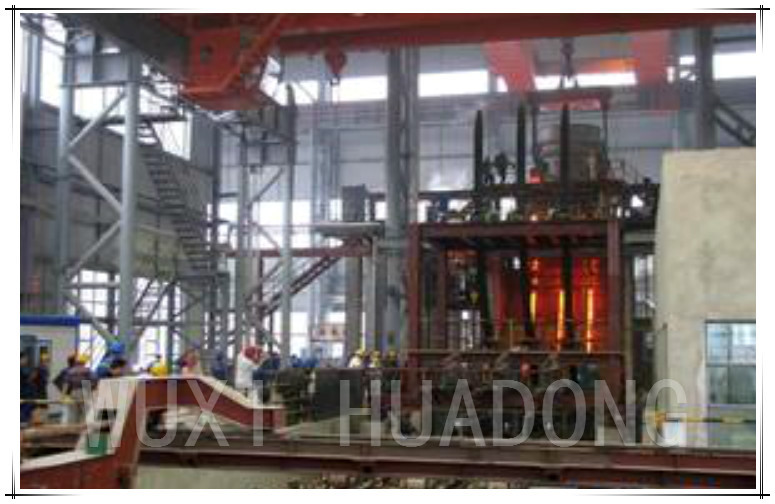

เครื่องหล่อแบบต่อเนื่องที่มีประสิทธิภาพสูงของเหล็กแท่งยาว 100 มม. × 100 มม
Billets เครื่องหล่อต่อเนื่องขอบเขตการจัดหามาตรฐาน
ชิ้นส่วนเครื่องจักรกล | |
1 | ทัพพีป้อมปืน / ทัพพีเคลื่อนย้ายรถยนต์ / ทัพพีรองรับการแก้ไข |
2 | Tundish |
3 | รถ Tundish |
4 | เชื้อรา |
5 | อุปกรณ์การสั่นสะเทือนของแม่พิมพ์ |
6 | อุปกรณ์ขับเคลื่อนสั่นสะเทือน |
7 | ฝาครอบป้องกันสำหรับอุปกรณ์สั่นสะเทือน |
8 | กรอบฉีดพ่น coolings รอง |
9 | ท่อฉีดพ่น coolings สำรอง |
10 | พ่นหัวฉีดสำหรับน้ำหล่อเย็นทุติยภูมิ |
11 | สนับสนุนอุปกรณ์ลูกกลิ้งสำหรับการระบายความร้อนที่สองและสาม |
12 | ถอนเครื่องยืด |
13 | อุปกรณ์ส่งกำลังสำหรับถอนเครื่องยืด |
14 | ข้อต่ออเนกประสงค์ |
15 | บาร์จำลองที่แข็ง |
16 | อุปกรณ์เก็บข้อมูลบาร์จำลอง |
17 | ไกด์ลูกกลิ้งสำหรับอุปกรณ์จัดเก็บแท่งจำลอง |
18 | ตารางลูกกลิ้งส่งบิลเล็ต |
19 | ไฮดรอลิกดัน |
20 | แพลตฟอร์มสำหรับการรวบรวมเหล็กแท่ง |
21 | เครื่องตัดไฟ / ไฮดรอลิกแรงเฉือน (กำหนดโดยลูกค้า) |
ระบบควบคุมไฟฟ้า | |
23 | ระบบควบคุมการสั่นสะเทือนของแม่พิมพ์ |
24 | ระบบควบคุมเครื่องถอนแบบยืดได้ |
25 | ระบบควบคุมที่มีประสิทธิภาพสำหรับบาร์จำลอง |
28 | ระบบควบคุมสำหรับตารางลูกกลิ้งส่งบิลเล็ต |
29 | ระบบควบคุมสำหรับเหล็กแท่งออก |
30 | ระบบควบคุมสำหรับสถานีไฮโดรลิคกลาง |
โครงสร้างเหล็ก | |
วันที่ 31 | แพลตฟอร์มการหล่อหลัก |
32 | แท่นหล่อ |
33 | แพลตฟอร์มสำหรับที่เก็บแท่งจำลอง |
ระบบเสริม | |
34 | ระบบไฮดรอลิก |
35 | การคายประจุอุปกรณ์สำหรับการหล่อเย็นแบบที่สอง |
36 | ระบบควบคุมสำหรับน้ำหล่อเย็นทุติยภูมิ |
37 | กล่องการทำงานที่ถูกระงับสำหรับการถอนชิ้นส่วนยืด |
38 | สามารถกำหนดค่าพิเศษตามความต้องการของลูกค้า |
บทนำ
เครื่องหล่อแบบต่อเนื่องนี้ได้รับการออกแบบและผลิตตามความต้องการของผู้ใช้และใช้สำหรับการหล่อเหล็กแท่งสี่เหลี่ยมต่อเนื่อง ซึ่งมี ขนาด 150 × 150 มม. ความยาว 6m / 12m ดำเนินการโดยระบบควบคุมอัตโนมัติ เราสามารถจัดหา สายเกลียวเดี่ยวเส้นคู่และเส้น CCM หลายเส้น รวมทั้งเครื่องยืดเครื่องตัดอัตโนมัติธนาคารระบายความร้อนเหล็กแท่งเหล็กแท่งกระจายเหล็กหลอมละลายและอุปกรณ์เสริมอื่น ๆ เช่นระบบบำบัดน้ำอ่อนและระบบน้ำหล่อเย็น เรายังเป็น ผู้ให้บริการ ข้อเสนอโครงการเทิร์นคีย์
สิ่งของ | R2.5M | R4M | R5.25M | R6M |
---|---|---|---|---|
โหมด | การควบคุมอย่างต่อเนื่องโค้งเต็ม | |||
รัศมีโค้ง (m) | 2.5 | 4 | 5.25 | 6 |
จำนวนสาระ | 1 | 1 | 1,2 | 2,3,4 |
ผลผลิตประจำปี (T / Y) | 20,000-40,000 | 30,000-50,000 | 80000-120000 | 150000-200000 |
ส่วนหล่อ (มม 2 ) | 60 × 60 70 × 70 | 80 × 80 100 × 100 | 100 × 100 120 × 120 | 120 × 120 150 × 150 |
ความยาวสายเคเบิล (m) | 10 | 10 | 10-15 | 20 |
จัดอันดับความยาว (m) | 3-6 | 3-6 | 3-8 | 3-9 |
หล่อความเร็ว (m / นาที) | 1.2 | 1.8 | 2-3 | 2.5 |
ความเร็วสูงสุด (m / นาที) | 2 | 2.5 | 3-4 | 4 |
แท่งโลหะชั้นนำ | เสานำแข็ง | |||
เครื่องสูง (m) | 5 | 7 | 8 | 8 |
พื้นที่ชั้น (m 2 ) | 4 * 20 | 5 * 20 | 8 * 25 | 10 * 38 |
กำลังไฟ (kW) | 50 | 37 + 60 (ปั๊มน้ำ) | 200 | 250 |
การใช้พลังงาน (kWh / t) | 5 | 5 | 10-15 | 15 |
