ล้อแม็กแผ่นทองแดงรางเครื่องแนวนอนแบบต่อเนื่อง Slab Double Strand
1set
MOQ
negotiation
ราคา

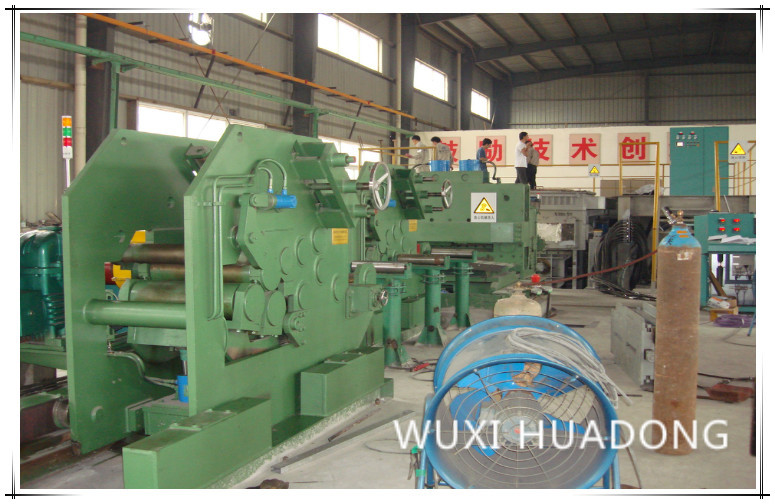

Alloy Copper Plate Strip Horizontal Continuous Casting Machine Slab Double Strand
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Jingjie
หมายเลขรุ่น: BSC
แสงสูง:

เครื่องจักร slab หล่อ ccm เครื่องจักร

,

ccm machinery

การชำระเงิน
รายละเอียดการบรรจุ: บรรจุในกล่องไม้หรือฟิล์มพลาสติก
เวลาการส่งมอบ: 20-30 วันทำการหลังจากได้รับการชำระเงินของคุณ
เงื่อนไขการชำระเงิน: T/T หรือ l/c
สามารถในการผลิต: 10 ชุดต่อเดือน
ข้อมูลจำเพาะ
ผลิตภัณฑ์วัสดุ: บรอนซ์
สินค้า: ริ้ว
ช่วงความหนา * ช่วงความกว้าง: ขนาด 20 มม.
ชนิด: ตามแนวนอน
ช่วงเส้นผ่าศูนย์กลางภายในของคอยล์: Φ455× 16mm
แม็กซ์ น้ำหนักของขดลวด: 6000kg
รายละเอียดสินค้า

โลหะผสมแผ่นทองแดงแถบเครื่องหล่ออย่างต่อเนื่องแนวนอนแผ่นคู่สาระ


ⅰ.SPECIFICATIONS
1. ประเภทของข้อกำหนดการหล่อ
* ความหลากหลายของการผลิต: โลหะผสมฐานทองแดง (ทองเหลืองสีขาว) ขดลวดเหล็กแท่ง

2. คุณสมบัติของขดลวดผลิตภัณฑ์สำเร็จรูป

2.1 จำนวนบิลเล็ต: 2 แถบ

2.2 ความกว้างของเหล็กแท่ง: 380mm-500mm

2.3 เหล็กแท่งหนา: 16 - 20 มม

2.4 เส้นผ่านศูนย์กลางภายในของคอยล์: ขั้นต่ำΦ 600- 800 มม

2.5 เส้นผ่านศูนย์กลางภายนอกของคอยล์: สูงสุดΦ1800มม

2.6 น้ำหนักของขดลวดสูงสุด: สูงสุด: 6000 กิโลกรัม

3. รับประกันค่าความหนาต่างของเหล็กแท่ง

3.1 ความหนาของแท่งเหล็กตามขวาง: v 0.75 มม. - 0.3 (หลังการดัดแปลงแม่พิมพ์)

3.2 ความแตกต่างความหนายาวของแท่ง: <0.3 มม. (หลังจากปรับเปลี่ยนแม่พิมพ์)

3.3 การใช้พลังงานเฉลี่ยสำหรับการหลอมโดยเตาหลอม: 250-380kwh / t

3.4 การใช้พลังงานโดยเฉลี่ยสำหรับการเก็บรักษาอุณหภูมิโดยถือเตาเผา: 50-80kwh / t

3.5 แรงผลักดันและการดึงสูงสุด: 50KN

3.6 ช่วงความเร็วในการกดและวาด: 1.5-70 มม. / วินาที

3.7 ความเร็วการหล่อสูงสุดเฉลี่ย: 300 มม. / นาที

3.8 แรงเฉือนสูงสุดของแรงเฉือนไฮดรอลิก: 600KN

3.9 ความเร็วการม้วนของเครื่องม้วน: 750 มม. / นาที


ⅱ.PROCESS

การทำให้เป็นภาระ (ควรจะมัดกลับคืน) →เตาหลอม→การวิเคราะห์ทางเคมี→การทำความร้อนให้กับเครื่องซักล้างที่ปิดผนึก→เครื่องทำความเย็น→เครื่องทำความเย็นเบื้องต้น→เครื่องทำความเย็นรอง→เครื่องถอน→เครื่องตัด→เครื่องตัด

เลือกวัตถุดิบตามเอกสารกระบวนการพิจารณาขั้นตอนการให้อาหารตามจุดหลอมเหลวขององค์ประกอบโลหะสัดส่วนภาระของเตาและความยากของการสูญเสียจากการเผาไหม้ของออกซิเดชันและชาร์จวัตถุดิบเข้าสู่เตาหลอม เมื่อหลอมให้เพิ่มความหนาของสารเคลือบปิดลงในเตาซึ่งจะเสริมในเวลา; เมื่อทองแดงหลอมเหลวที่อยู่ภายในเตาหลอมมีอุณหภูมิถึงระดับการแตะแล็บทดสอบองค์ประกอบของทองแดงที่หลอมเหลวภายในเตาเผา ก่อนที่จะแตะให้ทำความสะอาดปูนเม็ดในทองแดงที่หลอมละลาย หลังจากการแตะของแต่ละเตาให้เก็บทองแดงหลอมเหลวประมาณ 800 กิโลกรัมภายในเตาเป็นจุดเริ่มต้น ถ่ายโอนทองแดงหลอมเหลว (หลอมเหลวและปรับแต่งอย่างดีในห้องหลอมละลาย) ผ่านการซักที่ผนึกไว้ในเตาจับการควบคุมอุณหภูมิของทองแดงหลอมเหลวเก็บทองแดงหลอมเหลวไว้ในเตาหลอมที่อุณหภูมิหล่อและในระดับที่แน่นอน ภายใต้การกระทำของระดับทองแดงหลอมเหลวจะไหลเข้าสู่เครื่องตกผลึกและได้รับการตกผลึกเป็นแท่งทองแดงชนิดแผ่นผ่านการทำความเย็นเบื้องต้นโดยการตกผลึก ภายใต้การวาดภาพต่อเนื่องโดยเครื่องถอนเงินแผ่นเหล็กแท่งของรูปร่างที่ต้องการจะเกิดขึ้น ระบบระบายความร้อนที่สองถูกติดตั้งที่เต้าเสียบเหล็กแผ่นและอัตราการไหลของน้ำหล่อเย็นสามารถปรับได้ วัตถุประสงค์หลักสำหรับการใช้มาตรการควบคุมเหล่านี้คือเพื่อให้แน่ใจว่าอุณหภูมิการตกผลึกตลอดจนความเสถียรของพารามิเตอร์กระบวนการเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ การถอนตัวของแถบเหล็กแท่งนั้นเกิดจากการลากและเวลาของการวาดหยุดและย้อนกลับโดยการลากนั้นสามารถปรับได้อย่างต่อเนื่อง ควรกำหนดพารามิเตอร์การควบคุมที่เหมาะสมและปรับเวลาให้เหมาะสมตามวัสดุที่แตกต่างกันข้อกำหนดที่แตกต่างกันและเงื่อนไขคุณภาพของพื้นผิว การวาดภาพถูกควบคุมโดยโปรแกรม PLC ตระหนักถึงการกระทำของการวาดวงกลมหยุดและผลักดันย้อนกลับ

PAR.MAJOR พารามิเตอร์ทางเทคนิคของอุปกรณ์

1 เตาหลอม:
1.1 กำลังการผลิตรวมของเตาเผา 5.0T
1.2 กำลังการผลิตที่มีประสิทธิภาพของเตาเผา 2.5T
1.3 เตาแรงดันไฟฟ้า 380V
1.4 เตาไฟฟ้า 600KW
1.5 อัตราการหลอมละลาย 2t / ชั่วโมง
1.6 ปัจจัยอำนาจหลังการชดเชย: 0.95-1.0
1.7 จำนวนเฟสและโหมดการเชื่อมต่อของตัวเหนี่ยวนำ:

การเชื่อมต่อแบบอนุกรมเฟสเดียว

1.8 ความจุสูงสุดของหม้อแปลง:

เครื่องระบายความร้อนด้วยน้ำอัตโนมัติ 900KVA (380V สายเข้า, สามเฟส,

1.9 โหมดระบายความร้อนคอยล์: น้ำระบายความร้อน
1.10 ปริมาณการใช้น้ำหล่อเย็น: 5m 3 / ชั่วโมง
1.11 อุณหภูมิสูงสุดของเตาเผา: 1500 ℃
2 ส่วนเตาหลอม

2.1 ความจุเตาหลอมที่มีประสิทธิภาพ: 4.0T
2.2 ความสามารถในการหล่อที่มีประสิทธิภาพ: น้อยกว่า 85 dB
2.3 แรงดันไฟฟ้า: 380V
2.4 กำลังไฟ: 250KW
2.5 ความจุสูงสุดของหม้อแปลง:

เครื่องเปลี่ยนถ่ายน้ำอัตโนมัติ 400KVA

(380V สายเข้าสามเฟส

ไม่มีภาระขั้นตอนควบคุมแรงดันไฟฟ้า)

2.6 ปัจจัยอำนาจหลังการชดเชย: 0.95-1.0
2.7 ความแม่นยำในการควบคุมอุณหภูมิ: ± 8 ℃
2.8 อุณหภูมิสูงสุดของเตาเผา: 1300 ℃
2.9 โหมดระบายความร้อนคอยล์:

น้ำระบายความร้อน

3 เชื้อรา
3.1 ความกว้าง 380- 500 มม
3.2 ความหนา 16-20mm
3.3 วัสดุ 1Cr18Ni9Ti สแตนเลสบุด้วยทองแดงบุช (ทำจากทองแดง T2)
4 อุปกรณ์ทำความเย็นรอง
4.1 ปริมาณการใช้น้ำ: 3m ³ / ชั่วโมง
4.2 แรงดันน้ำ: 0.2-0.3Mpa
5 ถอนเครื่อง
5.1 แรงกดสูงสุดและแรงดึง: 50kN
5.2 ความเร็ว: ความเร็ว:
5.3 ช่วงจังหวะขั้นต่ำ:

0.1mm

5.4 เวลาสแตนด์บายที่สั้นที่สุด 0.01S
5.5 เซอร์โวมอเตอร์ AC: ซีเมนส์มอเตอร์ (11KW)
5.6 ความเร็วในการหมุนจัดอันดับของมอเตอร์: 3000r / นาที
5.7 แรงบิดคงที่: △ Tw = 60K Mo (ที่ 60) 70N-M
6

เครื่องตัดแผ่นเหล็กคู่ไฮดรอลิก:

6.1 แรงตัด: 600KN
6.2 ตัดความหนา: 20mm
6.3 ความกว้างตัด: 500mm
6.4 ความเร็วในการตัด:

0- 5mm / s

6.5 ตัดจังหวะ: 80mm
6.6 จังหวะการติดตามผลสูงสุดของเครื่องตัด: 200mm
7 หน่วยเครื่อง Coiler
7.1 พลังงาน: 5.5KW
7.2 ความเร็วในการหมุน: 1420r / นาที
7.3 จังหวะราง Coiler: 800mm
8 สถานีไฮดรอลิก
8.1

มอเตอร์ไฟฟ้าของสถานีไฮดรอลิกสำหรับเตาหลอมและเตาหลอม:

2 × 7.5KW
8.2 กำลังมอเตอร์ของสถานีไฮดรอลิกสำหรับเครื่องถอน: 2 × 7.5KW
8.3 มอเตอร์ไฟฟ้าของปั๊มไฮดรอลิสำหรับเครื่องตัดบน:

2 × 11KW

8.4 มอเตอร์ไฟฟ้าของปั๊มไฮโดรลิคสำหรับ coiler: 2 × 7.5KW

รายการชิ้นส่วนอุปกรณ์

เลขที่ ชื่ออุปกรณ์ หน่วย QTY
1 เตาหลอมเหนี่ยวนำความถี่เชิงเส้น (รวมถึงร่องหลอมและวัสดุซับในอาคาร) ชุด 1
2 แกนเหล็กเสื้อน้ำและขดลวดของเตาหลอม ชุด 1
3 Tundish ชุด 1
4 เตาเหนี่ยวนำความถี่แบบเหนี่ยวนำ (รวมถึงร่องหลอมละลายและวัสดุซับในอาคาร) ชุด 1
5 แกนเหล็กแจ็คเก็ตน้ำและขดลวดของเตาโฮลดิ้ง ชุด 1
6 แม่พิมพ์สำหรับสร้างอาคาร ชุด 1
7 คริสตัล ชุด 2
8 แม่พิมพ์กราไฟท์ ชุด 1
9 ซีลเหล็กแม่พิมพ์ของเครื่องตกผลึก ชุด 1
10 แท่งจำลอง (ทำจากสแตนเลส) ชุด 1
11 จานจำลอง ชุด 1
12 อุปกรณ์จ่ายน้ำหล่อเย็นสำหรับเครื่องตกผลึก ชุด 1
13 อุปกรณ์ทำความเย็นรอง ชุด 1
14 ถอนเครื่อง ชุด 1
15 เครื่องตัดไฮดรอลิกติดตาม ชุด 1
16 Coiler ที่ไม่มีแกน ชุด 2
17 สายระบายความร้อนด้วยน้ำสำหรับเตาหลอม ชุด 1
18 ระบบไฮดรอลิก ชุดที่สมบูรณ์ 1
19 ระบบควบคุมไฟฟ้า ชุดที่สมบูรณ์ 1
20 หม้อแปลงควบคุม (ไม่มีโหลดก้าว) สำหรับเตาหลอม ชุด 1
21 หม้อแปลงควบคุม (ไม่มีโหลดก้าว) สำหรับการถือครองเตา ชุด 1
22 อุปกรณ์ป้องกันแก๊ส ชุด 1
23 เครื่องวัดอุณหภูมิอุณหภูมิพื้นผิว ชุด 1
24 เครื่องมือพิเศษสำหรับหน่วยเครื่อง


วันที่ส่งมอบ
จะจัดส่งภายใน 75 วันหลังจากสัญญามีผลบังคับใช้

บริการหลังการขาย
1. ตัวหลักของอุปกรณ์จะมีการรับประกันหนึ่งปีฟรีและส่วนประกอบพิเศษจะต้องมีการหารือแยกต่างหาก
2. ในช่วงระยะเวลาทดลองผลิต (ภายใน 3 เดือนหลังจากการว่าจ้างอุปกรณ์เสร็จสิ้น) บริษัท ของเราจะจัดส่งช่างเทคนิคมืออาชีพสำหรับบริการติดตามผล
ภายในระยะเวลารับประกันหากเกิดข้อผิดพลาดเนื่องจากปัญหาคุณภาพ บริษัท ของเราจะจัดส่งบุคลากรไปยังไซต์เพื่อแก้ไขปัญหาภายใน 72 ชั่วโมงหลังจากได้รับแจ้ง
หลังจากระยะเวลาการรับประกันของอุปกรณ์หมดอายุ บริษัท ของเราจะนำเสนอโซลูชั่นที่มีประสิทธิภาพภายใน 24 ชั่วโมงหลังจากได้รับการแจ้งเตือนและจะจัดส่งบุคลากรสำหรับงานบำรุงรักษาหากผู้ใช้ไม่สามารถแก้ปัญหาได้เพียงชาร์จค่าใช้จ่ายเท่านั้น
สำหรับการยกเครื่องประจำปีของอุปกรณ์ บริษัท ของเราจะจัดส่งช่างเทคนิคมืออาชีพเพื่อเข้าร่วมผู้ใช้ในการกำหนดแผนเทิร์นอะราวด์ฟรี
ภายในระยะเวลารับประกัน บริษัท ของเราสามารถจัดส่งช่างเทคนิคมืออาชีพไปยังไซต์เพื่อตรวจสอบสภาพการทำงานของอุปกรณ์และให้บริการภาคสนาม
หลังจากระยะเวลาการรับประกันของอุปกรณ์หมดอายุสามารถเยี่ยมชมได้หนึ่งครั้งต่อครึ่งปี
3. หาก บริษัท ของเรามีนวัตกรรมและจุดปรับปรุงหรือข้อเสนอแนะที่สร้างสรรค์สำหรับอุปกรณ์ที่คล้ายกันเราจะแจ้งให้ผู้ใช้ในเวลา
