เครื่องกระบวนการผลิตลูกกลิ้งแบบ HOT ROLL MILL PROCESS EQUIPMENT
พื้นฐานการออกแบบ
1 ข้อมูลจำเพาะของวัตถุดิบ: 100 × 100 × 2000 มม
2 ข้อมูลผลิตภัณฑ์ขั้นสุดท้าย: Φ10 ~ Φ28mmเหล็กแผ่นรีดร้อนรีดร้อน,
ตัดยาว 12 เมตร
3 เอาต์พุตต่อชั่วโมง: 10t / h
การตั้งค่าแบบโรลลิ่งสและโรลลิง
1 รูปแบบโครงแบบโรลลิ่งสเลสใช้แบบกึ่งต่อเนื่อง
2 เพื่อหมุนนาที ส่วนบาร์ที่มีรูปทรงโค้งΦ10มิลลิเมตรขึ้นอยู่กับขนาด 75 x 75 มม
billets, rolling pass คือ 15
3 ใช้แบบฟอร์ม "หนึ่งสแตนด์บาย" เพื่อลดการกลิ้งผ่านไปเรื่อย ๆ

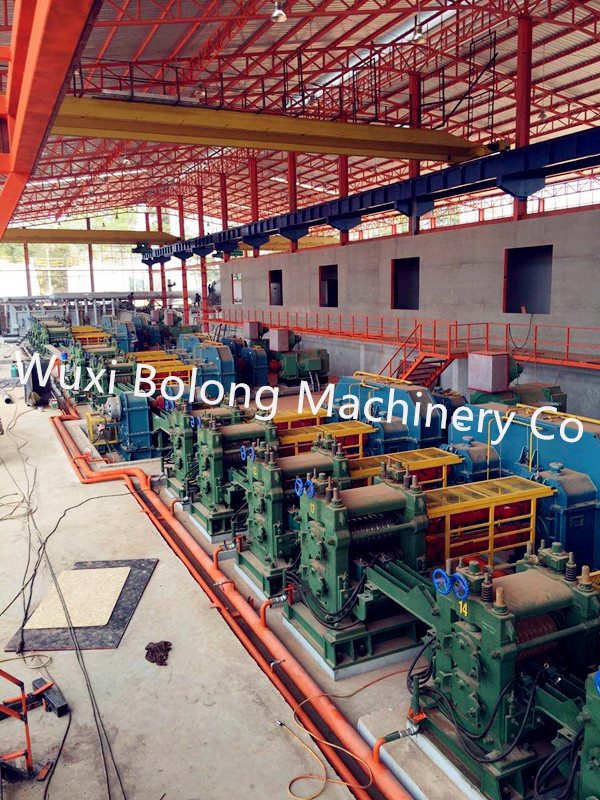

4 มีทั้งหมด 11 ย่อมาจากโรงกลิ้งในสายการผลิตทั้งหมด,
รวมถึงโรงงานกลิ้งหยาบแบบΦ400× 1, โรงกลิ้งขนาดกลางΦ300× 6
และΦ 300 × 2 × 2 เสร็จสิ้นการกลิ้งโรงสี
5 ไดรฟ์ Rolling Mill: Φ 400 × 1 โรงกลิ้งหยาบเป็นมอเตอร์ AC Φ300× 6
โรงกลิ้งระดับกลางคือ "มอเตอร์ AC หนึ่งตัวหก"
เสร็จสิ้นโรงงานกลิ้งเป็น "หนึ่งไดรฟ์ DC สอง"
Φ300× 2 × 2
6 ความเร็วสูงสุดของผลิตภัณฑ์ขั้นสุดท้ายคือม้วนΦ10มม
บาร์ที่มีการเปลี่ยนรูปเป็น 8 เมตร / วินาที
ลักษณะอุปกรณ์
1. ขาตั้งกลิ้งใช้ขากรรไกร ประเภทนี้สูง
ความแข็งและง่ายต่อการเปลี่ยนลูกกลิ้ง
2. การขับขี่ของโรงกลิ้งใช้ตัวลดขนาดและเพล็กซ์ใช้
ลดเกียร์ธรรมดาสองชั้น ประเภทนี้มีข้อดีดังนี้:
น้ำหนักเบาขนาดเล็กอาชีพประหยัดพื้นที่ค่าใช้จ่ายต่ำและอื่น ๆ
วัสดุเฟืองเกียร์: 42CrMo ปลอมแปลง, เฟืองเกียร์ล้อ ZG35CrMo,
กล่องเป็นของชิ้นส่วนโครงสร้าง
3. เตียงคูลลิ่งเข้ามารับกล่องนิวแมติกฟรี
ป้อนชนิดซึ่งมีประโยชน์จากอุปกรณ์แสงง่ายต่ำ
ค่าใช้จ่ายและการบำรุงรักษาง่ายเมื่อเทียบกับแผ่นจาน apron เข้า
เครื่อง
4. มีการตัดเฉือนท้ายและความยาวหลายตัว
คลัทช์นิวเมติกควบคุมความเร็วรอบหมุน ประเภทนี้
การบินเฉือนมีข้อได้เปรียบของมอเตอร์ไฟฟ้าต่ำไฟฟ้าง่าย
การควบคุมและการลงทุนต่ำเมื่อเทียบกับ start-stop flying shear
5. การรวมกลุ่มกันของอากาศแบบรวม
เครื่องอัตโนมัติและวัสดุสำหรับการรวมเป็นเหล็กลวดΦ6.5mm
รายการอุปกรณ์กระบวนการ
ไม่ | ชื่ออุปกรณ์ | จำนวน | หน่วย น้ำหนัก (t) | ทั้งหมด น้ำหนัก (t) | ประสิทธิภาพหลัก |
1 | การจัดกลุ่มวงเล็บ | 1 ชุด | 5 | 5 | ประเภท: ปั้มไฮดรอลิก หมวดหมู่ แท่นวางที่เก็บไว้สูงสุด จำนวน: 40pcs แท่นวางที่เก็บไว้สูงสุด น้ำหนัก: 3.5 ตัน ดันบิล: แรงขับ: 25KN ความเร็วในการผลักดัน: ไปข้างหน้า 0.05m / s, ถอยหลัง 0.1m / s จังหวะ: 1350 มม |
2 | ตารางชาร์จลูกกลิ้ง | 2 กลุ่ม s | 4.8 | 9.6 | ประเภท: การขับขี่แบบรวมศูนย์, กลับได้ ลูกกลิ้ง: φ240× 650 มม ระยะห่างของลูกกลิ้ง: 890 มม ความเร็วเชิงเส้นของลูกกลิ้ง พื้นผิว: 1m / s มอเตอร์ขับเคลื่อน: AC15KW |
3 | Billet pusher | 1 ชุด | 3.5 | 3.5 | ประเภท: ปั้มไฮดรอลิก แรงขับ: 100KN จังหวะ: 650 มม ความเร็วในการผลักดัน: ไปข้างหน้า 0.05m / s, ถอยหลัง 0.1m / s กระบอกไฮดรอลิก: φ150 / φ105mm ความดันของระบบ: 10MPa ความดันน้ำมันเครื่องทำงาน: 6.3MPa |
4 | กันชน | 1 ชุด | 0.5 | 0.5 | ประเภท: สปริงบัฟเฟอร์ |
5 | วงเล็บป้อน | 1 ชุด | 1 | 1 | ประเภท: โครงสร้าง |
6 | Billet out machine | 1 ชุด | 5 | 5 | ประเภท: รถลากแนวนอน แรงขับ: 0.2KN ความเร็วในการผลักดัน: 0.875 เมตร / วินาที จังหวะ: 4000 มม มอเตอร์ขับเคลื่อน: AC7.5KW |
7 | เตาหลอมออก ตาราง | 2 กลุ่ม s | 4 | 8 | ประเภท: ขับขี่แบบรวมศูนย์, แบบย้อนกลับ ลูกกลิ้ง: φ240× 600 มม ระยะห่างของลูกกลิ้ง: 1000 มม ความเร็วเชิงเส้นของลูกกลิ้ง พื้นผิว: 2m / s มอเตอร์ขับเคลื่อน: AC7.5KW |
8 | โต๊ะทำงานลูกกลิ้งก่อนเครื่อง | 1 กลุ่ม | 8 | 8 | ประเภท: ขับขี่แบบรวมศูนย์, แบบย้อนกลับ ลูกกลิ้ง: φ240× 900 มม ระยะห่างของลูกกลิ้ง: 1000 มม ความเร็วเชิงเส้นของลูกกลิ้ง พื้นผิว: 2.6m / s มอเตอร์ขับเคลื่อน: AC15KW |
9 | Φ400หยาบกลิ้ง โรงสี | 1 ยืน | 60 | 60 | ประเภทขาตั้ง: ชนิดม้วนแบบสามม้วน ลูกกลิ้ง: φ400-φ350× 800 มม การเปิดสูงสุดของลูกกลิ้ง: 50 มม แม็กซ์ กำลังกลิ้ง: 1000KN แม็กซ์ แรงบิด: 30 × 2KN.m มู่เล่: φ1800มม มอเตอร์หลัก: AC800Kw |
10 | ลูกกลิ้งสองชั้น ตาราง | 1 ชุด | 10 | 10 | |
11 | ลูกกลิ้งกลาง ตาราง | 1 กลุ่ม | 5 | 5 | ประเภท: การขับขี่แบบรวมศูนย์, กลับได้ ลูกกลิ้ง: φ200× 700 มม ระยะห่างของลูกกลิ้ง: 1000 มม ความเร็วเชิงเส้นของลูกกลิ้ง พื้นผิว: 2.6m / s มอเตอร์ขับเคลื่อน: AC7.5KW |
12 | 1 # end-cropping บินเฉือน | 1 ชุด | 8 | 8 | ประเภท: คลัทช์แบบ pneumatic, ความถี่ควบคุมความเร็ว, หมุน ชนิด ตัดสูงสุด หมวด: 1500mm² อุณหภูมิในการตัด≥850℃ มอเตอร์ขับ: YTSZ30KW |
13 | Φ300× 6 สื่อกลาง กลิ้งต่อเนื่อง กลุ่มโรงสี | 1 ยืน | 80 | 90 | ประเภทขาตั้ง: แบบม้วนสองแบบที่เน้นแรง ลูกกลิ้ง: φ330-φ280× 600 มม ลูกกลิ้งสูงสุด เปิด: 30 มม แม็กซ์ กำลังกลิ้ง: 600KN แม็กซ์ แรงบิดของโรลเลอร์: 15 × 2KN.m มอเตอร์หลัก: AC630Kw |
14 | ทบทวน | 4 ชุด | 1.5 | 6 | ประเภท: โครงสร้าง |
15 | Φ300× 2 เสร็จสิ้น กลิ้งต่อเนื่อง โรงสี | 2 กลุ่ม s | 20 | 40 | ประเภทขาตั้ง: ชนิดที่เน้นแรง ลูกกลิ้ง: φ330-φ280× 600 มม ลูกกลิ้งสูงสุด เปิด: 20mm แม็กซ์ กำลังกลิ้ง: 250 กิโลนิวตัน แม็กซ์ แรงบิดของโรลเลอร์: 4.5 × 2KN.m มอเตอร์หลัก: DC450Kw |
16 | 2 # end-cropping บินเฉือน | 1 ชุด | 8 | 8 | ประเภท: คลัทช์แบบ pneumatic, ความถี่ควบคุมความเร็ว, แบบโรตารี่ ตัดสูงสุด ส่วน: 250mm² อุณหภูมิในการตัด≥850℃ มอเตอร์ขับ: YTSZ30KW |
17 | Vertical loop | 1 ชุด | ประเภท: ลูปปิงขึ้นและลง ความสูงของวงล้อ: 320 มม | ||
18 | ยังคงความร้อนอยู่ การรักษาหลังจาก เครื่องกลิ้ง | 1 ชุด | 2.5 | 2.5 | |
19 | มิกซ์ม้วน | ประเภท: pneumatic clamping, ความถี่ควบคุมความเร็ว ลูกกลิ้ง: φ240× 60 มม ความเร็วเชิงเส้นของพื้นผิวลูกกลิ้ง: 4.5 ~ 9 เมตร / วินาที | |||
20 | ความยาวหลายเส้นเฉือน | 1 ชุด | 8 | 8 | ประเภท: คลัทช์แบบ pneumatic, ความถี่ควบคุมความเร็ว, แบบโรตารี่ ตัดสูงสุด ส่วน: 150 มม อุณหภูมิการตัด: ≥600℃ มอเตอร์ขับ: YTSZ 37Kw |
21 | ม้วนปิดท้าย | 2 ชุด | 2.5 | 5 | ประเภท: pneumatic clamping, ความถี่ควบคุมความเร็ว ลูกกลิ้ง: φ240× 60 มม ความเร็วเชิงเส้นของพื้นผิวลูกกลิ้ง: 4.5 ~ 8m / s มอเตอร์ขับ: YTSZ11KW |
22 | เตียงนอนเย็น ป้อนอุปกรณ์ | 1 ชุด | 35 | 35 | ประเภท: non-roller table pneumatic ป้อน ระยะเวลาในการป้อน: 1.5 วินาที / ครั้ง |
23 | เตียงนอนเย็น | ประเภท: ทีละขั้นตอน พื้นที่ที่มีประสิทธิภาพ: 4.5 ×42m² ระยะห่างเกียร์: 90 มม ระยะห่างของเฟืองคงที่: 500 มม ระยะห่างของเฟืองที่เคลื่อนที่ได้: 500 มม ระยะเวลาขั้นตอน: 2 วินาที / ครั้ง มอเตอร์ขับเคลื่อน: AC55Kw | |||
24 | อุปกรณ์ปรับตำแหน่ง | 1 ชุด | 3.5 | 3.5 | ประเภท: โซ่ขับเดียว ลูกกลิ้ง: φ100× 400 มม ความเร็วเชิงเส้นของพื้นผิวลูกกลิ้ง: 0.2 เมตร / วินาที มอเตอร์ขับเคลื่อน: AC1.5KW |
25 | อุปกรณ์ออกจากเตียงเย็น | 1 ชุด | 30 | 30 | ประเภท: รองรับแนวขวางแบบไฮดรอลิค ระยะเวลาการหมุนเวียน: 6 วินาที / ครั้ง |
26 | ตารางลูกกลิ้งหลุดออกจากห้องเย็น | 5groups | 2 | 10 | ประเภท: สายพานขับขี่จากส่วนกลาง ลูกกลิ้ง: φ200× 700 มม ระยะห่างของลูกกลิ้ง: 1000 มม ความเร็วเชิงเส้นของพื้นผิวลูกกลิ้ง: 2.5 เมตร / วินาที มอเตอร์ขับเคลื่อน: AC7.5KW |
27 | เครื่องตัดสินค้าขั้นสุดท้าย | 1 ชุด | 10 | 10 | ประเภท: ประเภทตัดด้านบน ไฮดรอลิคเฉือน ผลิตภัณฑ์สุดท้าย กำลังตัด: 1600KN ความกว้างใบมีด: 800 มม การเปิดใบมีด: 160 มม เวลาตัด: 6 นาที / นาที |
28 | โต๊ะรีดผ้าหลัง ตัด | 1group | 5 | 5 | ประเภท: สายพานขับขี่จากส่วนกลาง ลูกกลิ้ง: φ200× 700 มม ระยะห่างของลูกกลิ้ง: 1000 มม ความเร็วเชิงเส้นของพื้นผิวลูกกลิ้ง: 2.5 เมตร / วินาที มอเตอร์ขับเคลื่อน: AC7.5KW |
29 | ตัดความยาว ทำให้ยุ่งเหยิง | 1 ชุด | 0.2 | 0.2 | ประเภท: pneumatic lifting การเปิดประตู: 150 มม |
30 | โอนบาร์ เครื่องวิ่งเข้า ตารางลูกกลิ้ง | 1group | 6 | 6 | ประเภท: สายพานขับขี่จากส่วนกลาง ลูกกลิ้ง: φ200× 700 มม ระยะห่างของลูกกลิ้ง: 1000 มม ความเร็วเชิงเส้นของพื้นผิวลูกกลิ้ง: 2.5 เมตร / วินาที มอเตอร์ขับเคลื่อน: AC7.5KW |
วันที่ 31 | โอนบาร์ เครื่อง | 1 ชุด | 5 | 5 | ประเภท: pneumatic lifting, chain-type bar การโอน ระยะประชิด: 38.1 มม ระยะห่างระหว่างโซ่: 1600 มม ความเร็วในการถ่ายโอน: 0.6m / s มอเตอร์ขับเคลื่อน: AC11Kw |
32 | อุปกรณ์จัดตำแหน่งคอลเล็กชัน | 1 ชุด | 0.275 | 0.275 | ประเภท: แผ่นผลักดันแบบ pneumatic ชนิด |
33 | อุปกรณ์จัดเก็บ | 1 ชุด | 2.5 | 2.5 | ประเภท: โรตารี่แบบช่องคู่ น้ำหนักคอลเลกชัน: 3500 กิโลกรัม ช่องเปลี่ยนโรตารี ระยะเวลา: 6.8 วินาที มอเตอร์ขับเคลื่อน: AC7.5KW |
34 | การเรียกเก็บเงินหมด ตารางลูกกลิ้ง | 1group | 4.5 | 4.5 | ประเภท: โซ่ขับรถแบบรวมศูนย์ ลูกกลิ้ง: φ200× 400 มม ระยะห่างของลูกกลิ้ง: 800 มม ความเร็วเชิงเส้นของลูกกลิ้ง พื้นผิว: 0.52m / s มอเตอร์ขับเคลื่อน: AC7.5KW |
35 | เครื่องรวม | 1group | 4 | 4 | ประเภท: pneumatic elevating และ ล้ม, กลหมุนชนิด united การรวมกลุ่มสูงสุด เส้นผ่าศูนย์กลางด้านนอก: 350 มม การรวมกลุ่มหนึ่งครั้ง: 8 วินาที มอเตอร์ขับเคลื่อน: AC1.5KW |
36 | เครื่องรวม ตารางลูกกลิ้งหลุดออก | 1 ชุด | 3 | 3 | ประเภท: โซ่ขับรถแบบรวมศูนย์ ลูกกลิ้ง: φ200× 400 มม ระยะห่างของลูกกลิ้ง: 1000 มม ความเร็วเชิงเส้นของพื้นผิวลูกกลิ้ง: 0.52 เมตร / วินาที มอเตอร์ขับเคลื่อน: AC7.5KW |
นี่คือแผนของลูกค้าของเราเราจะเป็นไปตามความต้องการเฉพาะของคุณในการออกแบบและผลิตโรงงานรีดร้อน
