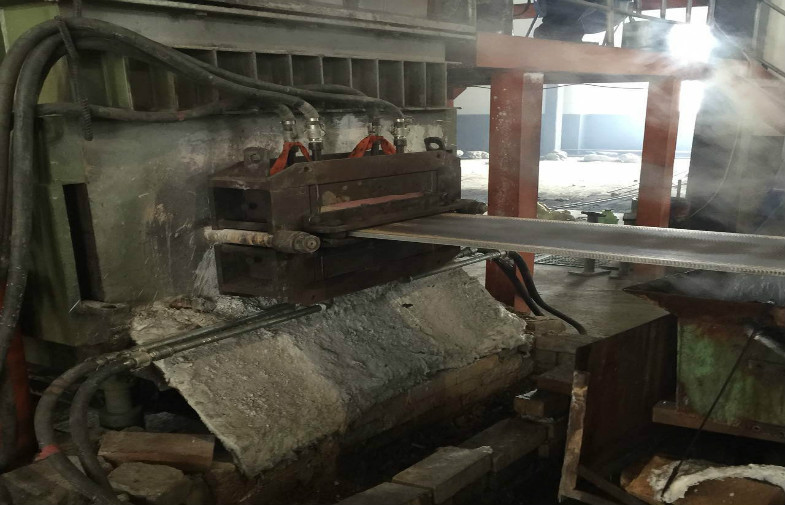

แกนเดี่ยวล้อต่อเนื่องแบบไฮโดรลิกสำหรับแถบคิวโปรนิกเกิลนิกเกิ้ล
เงื่อนไขทางเทคนิคของผลิตภัณฑ์
1. วัสดุหล่อ: คิวโปรนิกเกิลนิกเกิล
2. ข้อกำหนดการหล่อ: ความหนา: 16 มม. ×ความกว้าง: 200 มม
อุปกรณ์หลักพารามิเตอร์ทางเทคนิค
1. หล่อความเร็ว:
ฉุดความเร็ว: 0-64 - มม. / s (ปรับ stepless)
ความเร็วในการสะท้อน: 0-64 - มม. / s (ปรับ stepless)
แถบความเร็วเชิงเส้นที่ดีที่สุด: 90-200 - มม. / นาที
2. อุปกรณ์ไฟฟ้า:
เตาหลอมความถี่กลาง: 250 กิโลวัตต์
ถือเตาเผา: 75 กิโลวัตต์
เซอร์โวแทรคเตอร์: 3.5 Kw
3. เครื่องตัดแบบซิงโครนัส
กำลังมอเตอร์: 3 กิโลวัตต์
เครื่องวัดใบเลื่อย: Ф 355
อัตราการป้อน: การควบคุมความเร็วแบบไฮดรอลิก stepless
เลื่อยวัด: หมวดทองแดงทองเหลือง
หนีบด้านประเภท: ไฮดรอลิก
4. ขดลวดขดลวดน้ำหนัก: 4,000-5,000 กิโลกรัม
เส้นผ่าศูนย์กลางภายใน: 500-800 - มม. Φ
เส้นผ่านศูนย์กลางภายนอก: Φ 1600 มม
5. ค่าเสียงรบกวนของหน่วย: 85 เดซิเบล (ก) หรือน้อยกว่า
6. หน่วยสายโรงเรียนมัธยม: + 1,000 มม
7. ทิศทางการส่งหน่วย: การส่งที่ถูกต้อง
กำลังการผลิต
กระแสเดี่ยว: แบนด์วิดธ์ 200-200 กก. / ชม. (16 มม.): 200 มม. ความหนา:
บทที่สามพารามิเตอร์กระบวนการหลักและคำอธิบายกระบวนการ
พารามิเตอร์กระบวนการหลัก
การผลิต: 200-300 กิโลกรัม / ชั่วโมง
ช่วงการควบคุมอุณหภูมิ: 1300 ℃หรือน้อยกว่า
โฮลดิ้งควบคุมอุณหภูมิความแม่นยำเตา: + / - 3 ℃
ช่วงการปรับแบบผลักและดึง: แบบกด: 0-64 - มม. / s + / - 0.1 มม. (ไม่)
Rachel: 0-64 - mm / s + / - 0.1 มม. (ไม่)
ช่วงของเครื่องหล่อ: เพื่อควบคุมแรงดึง: 0-64 - mm / s + / - 0.1 มม. (ไม่)
backstepping: 0-64 - mm / s + / - 0.1 มม. (ไม่)
การหล่อตะกั่วความเร็วเชิงเส้นที่ใหญ่ที่สุด: 0-200 มม. / นาที
ขดช่วงการปรับคือเส้นผ่าศูนย์กลางม้วนΦ 500 - Φ 800 มม
เส้นผ่าศูนย์กลางม้วน diameter 1600 มม
ความเร็วการม้วนที่ใหญ่ที่สุด: 250 มม. / นาที
ช่วงนักเต้น: 0.95 ถึง 0.75
องศาหอม้วน: 40 เมตรหรือน้อยกว่า
การใช้พลังงานหน่วย: 380-420 KWH / ตัน
รายละเอียดกระบวนการ
นิกเกิลคิวโปรนิกเกิลแถบแนวนอนกระบวนการผลิตอย่างต่อเนื่องหล่อเป็นดังนี้:
อิเล็กโทรไลต์ทองแดงถึงความถี่กลางเตาหลอม, การปรับองค์ประกอบของเตาโฮลดิ้ง - การหล่อเย็นแบบเวลา, การระบายความร้อนทุติยภูมิไปยังเครื่องจำลอง, เครื่องตัด, เครื่องม้วน
เลือกวัตถุดิบตามที่ระบุไว้ในไฟล์เทคโนโลยี (ทองแดงด้วยไฟฟ้า) จะเข้าร่วมเตาหลอมความถี่กลางหลอมวัตถุดิบ
เพื่อหลอมเตาหลอมเพิ่มความหนาบางอย่างของสารเคลือบผิวและเพิ่มปริมาณวัตถุดิบอย่างสม่ำเสมอทำให้เตาหลอมที่ดีละลายน้ำทองแดงไฮดรอลิกการถ่ายโอนข้อมูลไฮดรอลิกเข้าไปในช่องเตาโฮลดิ้งเก็บความร้อนอุณหภูมิทองแดงของเหลวในเตา อุณหภูมิหล่อเตาหลอมและเก็บน้ำในระดับหนึ่งของขอบเขตทองแดงภายใต้ผลของระดับของเหลวการไหลของน้ำในแม่พิมพ์โดยการตกผลึกแม่พิมพ์ระบายความร้อนลงในแถบทองแดงแท่งเหล็กนำอย่างต่อเนื่องนำโดยเครื่องจำลองเพื่อสร้าง รูปร่างที่ต้องการของแผ่น พื้นที่ทางออกมีการติดตั้งอุปกรณ์วัดอุณหภูมิพร้อมกับระบบทำความเย็นที่สองสามารถปรับอัตราการไหลของน้ำหล่อเย็นอุณหภูมิของน้ำการตรวจสอบแรงดันน้ำแบบเรียลไทม์เมื่ออุณหภูมิของน้ำสูงกว่าค่าที่ตั้งไว้ ต่ำกว่าค่าที่ตั้งไว้เมื่อเครื่องหยุดการวาด ใช้การควบคุมเหล่านี้ส่วนใหญ่เพื่อรับประกันอุณหภูมิการตกผลึกเสถียรภาพของพารามิเตอร์กระบวนการเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์และความปลอดภัย
แถบถูกดึงออกมาจากรถแทรกเตอร์หยุดรถแทรกเตอร์และเวลาผลักดันย้อนกลับสามารถปรับได้ควรเป็นไปตามวัสดุที่แตกต่างกันข้อกำหนดที่แตกต่างกันคุณภาพพื้นผิวของสถานการณ์กำหนดพารามิเตอร์การควบคุมที่ดีที่สุดและปรับในเวลานำโดยโปรแกรมควบคุม PLC รอบ, หยุด, backstepping
แถบหลังจากเครื่องหุ่นที่จะส่งแถบไปยังเครื่องตัดแบบซิงโครนัส
