แกนทองแดง D17mm-D30 Upcasting เครื่องหล่อขึ้นอย่างต่อเนื่องเป็นประจำทุกปี 10000MT
สายการหล่อแบบต่อเนื่องขึ้นด้านบนนี้ส่วนใหญ่ใช้สำหรับการผลิตแกนทองแดงปราศจากออกซิเจนที่สดใสแถบทองแดงแบนและแถบทองแดง
พารามิเตอร์ทางเทคนิคหลักของเครื่อง
a) กำลังการผลิตต่อปี: ประมาณ 10,000 ครั้ง (เมื่อผลิตแท่งทองแดงภายใต้ภาระเต็มโดยใช้แผ่นทองแดงแคโทด)
b) โครงสร้างเตาเผา: สามรวมเตา 210KW + 210KW + 210KW
c) หมายเลขแท่งหล่อ: 20 แท่ง
d) เส้นผ่าศูนย์กลางแกนหล่อ: φ8mm
e) ความเร็วในการส่งข้อมูล: 0 ~ 2400 มม. / นาที
f) ชั่วโมงการทำงานประจำปี: 8000 ชั่วโมง
g) การติดตามระดับของเหลวที่แม่นยำ: ± 2 มม
h) ข้อมูลจำเพาะเกี่ยวกับ Take-up: φ700mm×φ1500mm
i) รูปแบบการขด: ปรับความโค้งอัตโนมัติ
j) อัตราการหลอมทองแดง: เหนือ 1500 กิโลกรัม / ชั่วโมง
การบริโภค k) พลังของ แกนทองแดงต่อตัน: ~ 400KWH (เมื่อผลิตแท่งทองแดงภายใต้ภาระเต็มรูปแบบโดยใช้แผ่นทองแดงแคโทด)
องค์ประกอบอุปกรณ์
แผ่นทองแดงด้วยไฟฟ้า (แคโทดทองแดง / เศษทองแดง 99.9%) - อุปกรณ์ชาร์จ (สามารถจับคู่ได้) - ระบบเตาหลอม (เตาหลอม - การเปลี่ยนถ่ายคลังสินค้า - เตาหลอม) - เครื่องหล่อแบบต่อเนื่อง การตกผลึกผู้ผลิต) - dragger - อุปกรณ์ความเร็ว - เครื่องไขลานอัตโนมัติ - สำหรับการขายหรือการประมวลผลลึก
แผนภูมิการไหล
แผ่นทองแดง Electrolytic (เศษทองแดง 99.9%) จะเข้าร่วมในเตาหลอมผ่านอุปกรณ์ชาร์จ (ตามความต้องการของผู้ใช้)
(หากวัตถุดิบไม่ใช่ทองแดงสีแดง 1 # บริษัท ของเราสามารถออกแบบและติดตั้งเตาเผาเสียงก้องก่อนที่จะหลอมเตาหลอมเพื่อเอาสิ่งเจือปนทองแดงออก)
แผ่นทองแดงผ่านตัวเหนี่ยวนำชนิด W เป็นของเหลวแล้วไหลอย่างราบรื่นจากโกดังเปลี่ยนผ่านไปยังเตาหลอมที่ถือแล้วจากนั้นก็อยู่ในกระบวนการลดความมั่นคงผ่านพื้นผิวที่ปกคลุมด้วยถ่านในที่สุดจะตกผลึกอย่างรวดเร็วไปยังแท่งทองแดงหล่อโดย เครื่องตกผลึก ของ พืช upcast โดย กระบวนการแท่งทองแดงสูงขึ้น ในเวลาเดียวกัน, แท่งทองแดง หล่อ เป็น หล่อขึ้น เป็นระยะ ๆ ผ่านลูกกลิ้งฉุดสอง แกนทองแดงหล่อ ผ่านเครื่องลากและล้อ, เกียร์ปรับความเร็วแล้วไปที่เครื่องม้วนอัตโนมัติเพื่อม้วนแกนทองแดง
พารามิเตอร์เทคโนโลยีหลักสำหรับ
แกนทองแดง D17mm-D30 Upcasting เครื่องหล่อขึ้นอย่างต่อเนื่องเป็นประจำทุกปี 10000MT
| ประจำปี 2000MT D17mm-30mm |
| รุ่น: HDSYUCM-2000 |
| กำลังการผลิตปี: 2000mt |
| โครงสร้างเตาเผา: 300 ประเภทสอง - ร่างกายเตาเผา (1. เตาหลอม 2. ถือเตา) |
| สายการหล่อ: 4 |
| เส้นผ่าศูนย์กลางก้านหล่อ: 17 มม. - 30 มม |
| ความเร็วในการหล่อ: 0〜lOOOmnVmin |
| เวลาทำงานประจำปี: 7920h |
| ความแม่นยำในการติดตามของเหลว: ± 2 มม |
| มาตรฐานคอยล์รับส่ง <p700mrrp << p15CI0mnv <800mm |
| ความเร็วในการหลอมทองแดง: 260kg / h |
| การใช้พลังงานทองแดงละลาย: <350kwh / lon |
| แบบฟอร์ม Take-up: ปรับอัตโนมัติ |
| วิธีการขับเคลื่อนด้วยแผ่น Take-up: ผลักด้วยแท่งทองแดง, ปรับด้วยตนเอง |
| วัสดุการให้อาหาร methoctwhole ชิ้นส่วนของแคโทดทองแดงด้วยไฟฟ้าที่เลี้ยงโดยรอกไฟฟ้า |
| วิธีการขับเคลื่อนที่สูงขึ้น: dhven โดย AC servo motor, ห่วงโซ่การส่งกำลังขับเคลื่อนด้วยเบ็ตตีฟันเฟืองแบบซิงโครนัสที่ไม่มีช่องว่าง |
| วิธีการจับยึดก้าน; คู่มือหนีบ |
| อินเตอร์เฟซการใช้งาน: แสดงวันที่มอเตอร์ seoo ควบคุมโดยหน้าจอสัมผัส |
| พลังงานทั้งหมด: 150KW AC สามเฟส 380V |

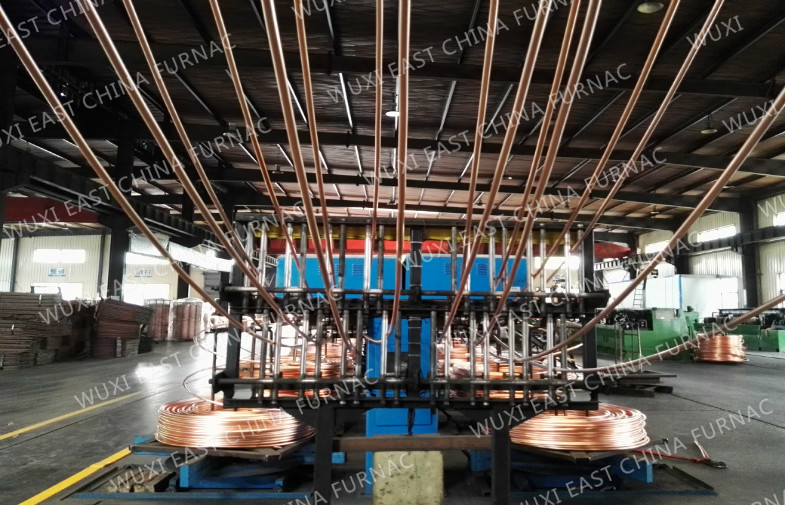

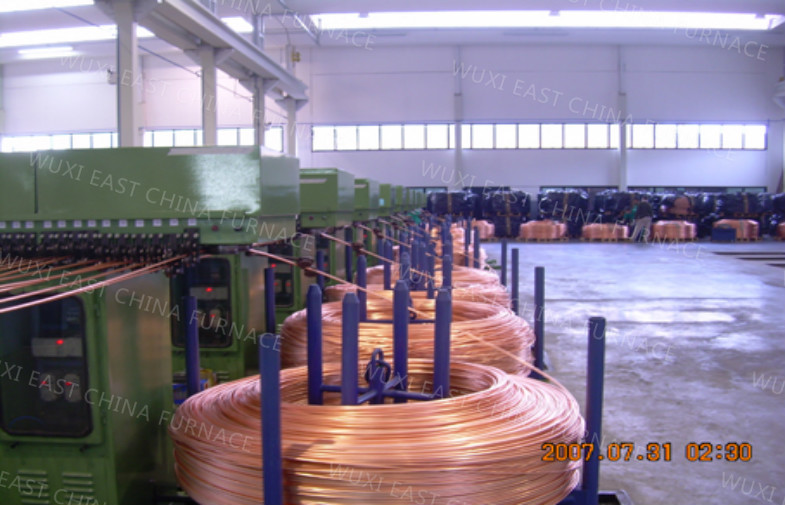

พิคเจอร์ส
