เหล็กแท่งกลมสีแดงทองแดงกึ่งต่อเนื่องหล่ออุปกรณ์ด้วยเตาหลอม 600KW
1set
MOQ
negotiation
ราคา
Round Billet Red Copper Semi Continuous Casting Equipment With 600KW Smelting Furnace
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Jingjie
หมายเลขรุ่น: GVT
แสงสูง:

เครื่อง ccm

,

ล้อแนวตั้ง

การชำระเงิน
รายละเอียดการบรรจุ: บรรจุในกล่องไม้สำหรับบรรจุด้านนอก
เวลาการส่งมอบ: 30 วันทำการหลังจากได้รับการชำระเงิน
เงื่อนไขการชำระเงิน: T/T หรือ l/c
สามารถในการผลิต: 10sets ต่อเดือน
ข้อมูลจำเพาะ
ประเภทอุปกรณ์: แนวตั้ง
โหมดการผลิต: กึ่งต่อเนื่อง
ผลิตภัณฑ์วัสดุ: ทองแดงสีแดง
กำลังหลอมเตาหลอม: 600KW
กำลังการหลอมเตาหลอม: 2.5T
กำลังการผลิต: 5tons
รายละเอียดสินค้า

เหล็กแท่งกลมสีแดงทองแดงกึ่งต่อเนื่องหล่ออุปกรณ์ด้วยเตาหลอม 600KW

ข้อมูลจำเพาะ:

1. ประเภทของข้อกำหนดการหล่อ

* ทองแดงสีแดง

1.1 แท่งยาว (รูปทรงท่อ)

ช่วงความหนา * ช่วงความกว้าง (80--300) * (420-- 1200) มม. 1.2 แท่งเหล็กกลวง (รูปทรงท่อ)

ข ความยาวที่จะตัดสินใจตามความต้องการของลูกค้า

ค. จำนวนสายการผลิตที่จะตัดสินใจตามส่วนและเอาท์พุท

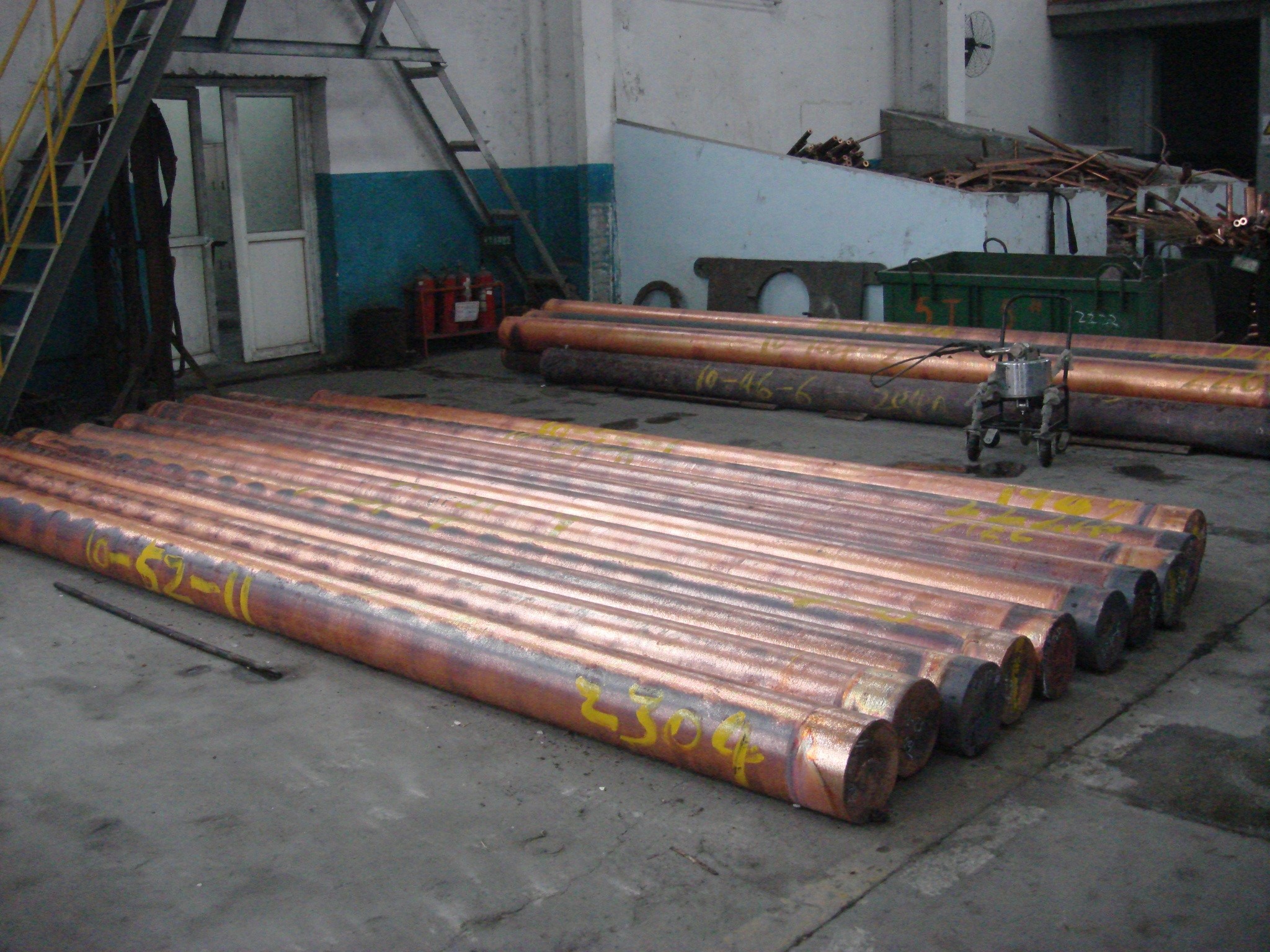

1.2 แท่งทรงกลม

เส้นผ่าศูนย์กลางช่วงΦ (80-- 350) มม

ข ความยาวที่จะตัดสินใจตามความต้องการของลูกค้า

ค. จำนวนสายการผลิตที่จะตัดสินใจตามส่วนและเอาท์พุท

ได้รับการตัดสินใจตามความต้องการของลูกค้าในส่วนที่ใกล้เคียงกับรูปร่าง

example. ตัวอย่างโปรแกรม

1. ข้อมูลจำเพาะของแท่งกลม

เส้นผ่าศูนย์กลางช่วงΦ (80-- 350) มม

2. น้ำหนักการหล่อที่มีประสิทธิภาพ: ≥5t

3. พื้นที่หลอมเตาหลอม (รวมถึงเตาหลอม): 5000 * 7000 มม
4. ความสูงของแพลตฟอร์ม: 2500 มม
5. เครื่องหล่อตะกั่วครอบคลุมพื้นที่: 4000 * 2500 มม
6. ความกว้างของหลุมหล่อคู่มือ: 2500 x 2500 x ลึก 6000 มม
7. เตาน้ำหล่อเย็น: 15m³ / ชั่วโมง
8. น้ำหล่อเย็นแม่พิมพ์: 12m³ / ชั่วโมง

องค์ประกอบของอุปกรณ์:

เตาหลอม, รถเข็นอุปกรณ์แม่พิมพ์และแม่พิมพ์, เครื่องหล่อขึ้นรูปแบบกึ่งตัวนำคู่มือ (ต่อไปนี้จะเรียกว่าเครื่องหล่อคู่มือ), ระบบน้ำหล่อเย็น, ระบบไฮดรอลิก, ระบบควบคุมไฟฟ้า, เครื่องมือพิเศษ

1.1 เตาหลอม

เตาหลอมเป็นอุปกรณ์หลักตัวแรกในสายการผลิต แต่ก็มีกำลังการผลิตขนาดใหญ่และความต้องการพลังงานสูงลักษณะดังต่อไปนี้ของเตาเผา

1.1.1 ถังแนวตั้งรูปทรงร่างกายเตาเผาด้วยเตาก่ออิฐง่าย ๆ ให้อาหารครอบคลุมการทำความสะอาดและการดำเนินงานอื่น ๆ ข้อดีของวัสดุก่อสร้างที่สะดวกพื้นที่ยึดครองขนาดเล็กการแผ่รังสีความร้อนผิวต่ำและการใช้พลังงานต่ำเป็นต้น

1.1.2 ใช้ร่องละลายแบบเจ็ต "W" ลดความแตกต่างของอุณหภูมิหลอมละลาย
3 การใช้ช่องระบายความร้อนน้ำสามารถถอดเซ็นเซอร์เพิ่มความเข้ากันได้ของส่วนประกอบ

1.1.3 การใช้ช่องระบายความร้อนน้ำสามารถยกเลิกการโหลดเซ็นเซอร์เพิ่มความเข้ากันได้ของส่วนประกอบ;

1.1.4 การเอียงเตาและฝาเตาจะดำเนินการโดยความดันไฮดรอลิกสมดุลการดำเนินงานและโครงสร้างที่เชื่อถือได้

1.1.5 ปากสี่เหลี่ยมสำหรับ 1100 x 900 มม. แคโทดทองแดงวัตถุดิบไม่สามารถตัดได้
ตัดให้อาหารทั้งหมด;

1.1.6 วัสดุทนไฟเตาใช้ผู้ผลิตแบรนด์เพื่อจัดหาเตาเหนี่ยวนำที่มีประสิทธิภาพสูง

1.1.7 พารามิเตอร์ทางเทคนิค
1.2.1 ความจุที่ได้รับคะแนน: 2.5t

1.2.2 ความจุสูงสุด: 3.5t
1.2.3 กำลังไฟ: 600kW

1.2.4 แรงดันไฟฟ้า: 600V
1.2.5 อัตราการหลอม: 2.2t / h

1.2.6 การใช้พลังงาน: น้อยกว่า 280kwh / t
1.2.7 อุณหภูมิในการทำงาน: 1250

1.2.8 การระบายความร้อนด้วยน้ำ: 4 ~ 5m³ / ชั่วโมง

1.2 เครื่องหล่อตะกั่ว

1.2.1 พารามิเตอร์ทางเทคนิค:
1.2.1.1 ความจุแบริ่งสูงสุดมากกว่าหรือเท่ากับ 10t

1.2.1.2 ความจุตลับลูกปืนที่มีประสิทธิภาพ:> 6t
1.2.1.3 ความยาวแกนสกรู: 7800 มม

1.2.1.4 เส้นผ่านศูนย์กลางสกรู: Tr220 * 18 มม
1.2.1.5 ความยาวก้าน: 7500 มม

1.2.1.6 เส้นผ่าศูนย์กลางก้าน: เส้นผ่าศูนย์กลาง 315 มม
1.2.1.7 จังหวะการทำงานสูงสุด: 6500 มม
1.2.1.8 มอเตอร์ขับเคลื่อน: เซอร์โวมอเตอร์ AC แบบซิงโครนัส

1.2.1.9 ขับเคลื่อนมอเตอร์ไฟฟ้า: 7.5KW
1.2.1.10 ความเร็วในการหล่อตะกั่ว: 0 ~ 320 มม. / นาที

1.2.1.11 ปรับ stepless
1.2.1.12 ความเร็วในการส่งคืนอย่างรวดเร็ว: มากกว่า 500 มม. / นาที
1.2.1.13 การหล่อลื่นไหม: การไหลเล็กน้อย 50 มล. / นาที

1.2.1.14 ความดันปกติ 20MPa

1.3 รถเข็นแม่พิมพ์
รถคริสตัลสำหรับอุปกรณ์คงที่คริสตัลมันสามารถเคลื่อนไหวด้านข้างสำหรับการโหลดและขนถ่ายแม่พิมพ์, คู่มือและโยนหัวและการยกของโลหะ, รถเข็นแม่พิมพ์มีการวางตำแหน่งและอุปกรณ์ล็อคเพื่อให้รถสามารถอยู่ในตำแหน่งหล่อตะกั่ว โดยรถยนต์เพื่อทดแทนแผงบรรเทาสามารถปรับให้เข้ากับข้อกำหนดที่แตกต่างกันและจำนวนการไหลของเครื่องตกผลึก การกำหนดค่าของอุปกรณ์ไดรฟ์มอเตอร์สั่นสะเทือนการแปลงความถี่พลังงานของมันคือ 2.2kW ความถี่การสั่นสะเทือนคือ 0 ~ 160 ครั้ง / นาทีความกว้างเป็น 0 ~ 12mm

1.4 แม่พิมพ์
ผนังด้านในของวัสดุเครื่องตกผลึกสำหรับทองแดง (โดยฝ่ายทรัพยากรการผลิตเซอร์โคเนียมและทองแดง), ชุดกราไฟท์กราไฟท์อยู่ในความโปรดปรานของการปรับปรุงคุณภาพพื้นผิว นอกเหนือจากวิธีการทั่วไปแล้วหลักการหล่อเหล็กต่อเนื่องสามารถดึงออกมาได้จากการใช้แม่พิมพ์ระบายความร้อนด้วยน้ำความเร็วสูงแบบร่องแคบเพื่อช่วยในการหลีกเลี่ยงการเดือดของน้ำหล่อเย็นบางส่วนอย่างมีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค:
ระบายความร้อนแรงดันน้ำ: 0.05 ~ 0.15MPa น้ำระบายความร้อน comsumption: 80 ~ 100m³ / ชั่วโมง

1.5 ฝาครอบป้องกันบรรยากาศ
ฝาครอบป้องกันบรรยากาศสามารถผ่านตัวแทนป้องกันก๊าซ (ก๊าซอุตสาหกรรม) เพื่อป้องกันระดับของเหลวภายในเครื่องตกผลึกลดข้อบกพร่องของตะกรันออกไซด์

1.6 ระบบน้ำหล่อเย็น
ระบบระบายความร้อนน้ำส่วนใหญ่จะใช้สำหรับการระบายความร้อนของอุปกรณ์สายการผลิตคือสำหรับเปลือกเซ็นเซอร์, ขดลวด, แจ็คเก็ตน้ำ, สายระบายความร้อนด้วยน้ำ, หม้อแปลง, เครื่องปฏิกรณ์สมดุลสมดุลเฟส; มันประกอบด้วยตู้น้ำเก็บน้ำและท่อที่เกี่ยวข้องวาล์วและอื่น ๆ รวมถึงประเภทกลับสามารถโดยความดันและความดันสองชนิดสำหรับพรรคที่เลือก; มีฟังก์ชั่นเช่นแรงดันน้ำ, การแสดงอุณหภูมิน้ำนิ่ง, การควบคุมและการเตือน, ลูกโซ่
พารามิเตอร์ทางเทคนิค:
1.6.1 ความดันขาเข้า: 0.3 ~ 0.4MPa

1.6.2 อุณหภูมิขาเข้า: 5 ~ 45 องศา

1.6.3 ปริมาณการใช้น้ำ: 18 ~ 20t / h
1.6.4 อุณหภูมิ Outlet: น้อยกว่า 55 ℃

1.6.5 การอนุญาตให้อุณหภูมิสูงขึ้น: น้อยกว่า 20 ℃ (ที่อุณหภูมิทางเข้าสูงสุด)
1.6.6 ความแข็งรวม (CAO): น้อยกว่า 10 mg เทียบเท่า / L

1.6.7 การกันน้ำ: มากกว่า 2000 / cm

1.7 ระบบไฮดรอลิก
ระบบไฮดรอลิกสำหรับเตาหลอมยกเอียงเอียง, เตาปกเปิดและปิดและฉนวนกันความร้อนเทเตาก่อนและหลังการเดินยกและทิ้งเปิดและปิดฝา adopts สถานีไฮดรอลิกอุปทานของเหลวความดันส่วนกลางควบคุมวาล์วไฮดรอลิกไฟฟ้า
พารามิเตอร์พื้นฐาน: ถังน้ำมัน (ลักษณะ): 1300 * 900 * 700 มม. (สแตนเลส)
ความจุที่มีประสิทธิภาพ: 600L
จัดอันดับความกดดันการทำงาน: 16MP
อัตราการไหลเล็กน้อย: 40L / นาที
มอเตอร์ปั้มน้ำมัน: 15kw * 2 (ใช้ครั้งเดียวหนึ่งสแตนด์บาย)

1.8 ระบบควบคุมอิเล็กทรอนิกส์
ระบบควบคุมไฟฟ้าของหน่วยจะถูกควบคุมตามลำดับเตาหลอม, เครื่องหล่อตะกั่ว, ระบบหล่อเย็นน้ำ, ระบบไฮดรอลิก บริษัท ของเรามีอุปกรณ์ควบคุมไฟฟ้าที่ครบวงจรและเสถียรเพื่อให้การทำงานที่จำเป็นตามความต้องการของการผลิตแต่ละลิงค์ควบคุม ระบบและส่วนประกอบไฟฟ้าที่ใช้ในผู้ผลิตในประเทศและต่างประเทศที่รู้จักกันดีของผลิตภัณฑ์เดิมและเหลือความจุขอบเพื่อให้แน่ใจว่าอุปกรณ์ความน่าเชื่อถือและการบังคับใช้ ในหมู่พวกเขา:
เซอร์โวเครื่องหล่อคู่มือขับเคลื่อนโดยแบรนด์นำเข้า (ระบบเซอร์โวญี่ปุ่น Yaskawa 7.5kW) แรงบิดสูงระบบเซอร์โวดิจิตอล AC

รายการส่วนประกอบอุปกรณ์ของสายการผลิตการหล่อแบบต่อเนื่องในแนวตั้งสำหรับเหล็กแท่งกลม

เลขที่ ชื่ออุปกรณ์และข้อมูลจำเพาะ หน่วย ปริมาณ หมายเหตุ
1 เตาหล่อแบบกึ่งต่อเนื่อง ชุด 1 600KW
2 5T เหล็กลวดเครื่องหล่อแบบกึ่งต่อเนื่อง ชุด 1
3 รถเข็นแม่พิมพ์ ชุด 1
4 เชื้อรา ชุด 1
5 ระบบส่งกำลังหล่อเครื่องจักร ชุด 1
6 ระบบหล่อกำลังของเครื่อง ชุด 1
7 หัวหุ่นจำลองของแม่พิมพ์ ชุด 1
8 ระบบควบคุมความยาว ชุด 1
9 จำหน่ายน้ำหล่อเย็น ชุด 1
10 ระบบไฮดรอลิก ชุด 1

11 ระบบควบคุมไฟฟ้า et 1

เรามีกลุ่มคน professinal ที่มีประสบการณ์เต็มรูปแบบของการวิจัยการออกแบบการพัฒนาเทคโนโลยีการหล่อแบบต่อเนื่องในแนวนอนเราใช้ซอฟต์แวร์ CAD อัตโนมัติเพื่อให้การออกแบบที่แม่นยำและการผลิตเครื่องจักรสำหรับลูกค้าของเราและเครื่องทั้งหมดของเราได้รับการปรับแต่งอย่างแน่นอน

เรามักจะให้ความสำคัญกับคุณภาพของเครื่องจักรมากขึ้นหลังจากทำการประกอบและปรับเครื่องจักรเสร็จแล้วช่างเทคนิคของเราจะทดสอบแต่ละเครื่องเพื่อให้มั่นใจว่าเครื่องมีคุณภาพดีเพื่อให้ได้รูปร่างที่ดีตามความต้องการของลูกค้า
