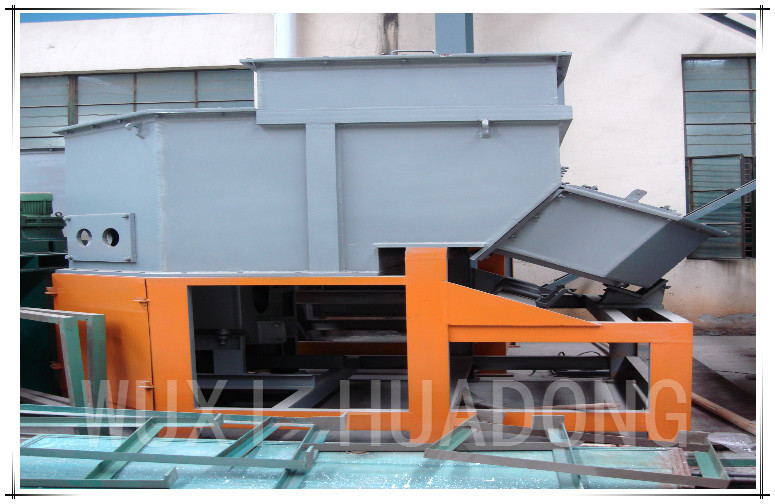

ก้านทองเหลืองเครื่องจักรหล่ออย่างต่อเนื่องอุตสาหกรรม 60mm 5 T / วันกำลังการผลิต
ⅰ ข้อมูลจำเพาะ:
1. ประเภทของข้อกำหนดการหล่อ
* ทองเหลือง
1.1 ลวดเหล็กแท่ง (รูปกลม)
* a. เส้นผ่าศูนย์กลางช่วงΦ (18--300) มม
* b. จำนวนสายการผลิต
* 1-- 12 บรรทัด (ตามเงื่อนไขของส่วน)
ⅱ.Process:
ⅲ พารามิเตอร์ทางเทคนิคที่สำคัญ:
1. ความถี่ cored con bim ed เตา (โลหะผสมทองเหลือง 63% ทองแดง + 37% สังกะสี)
(โลหะผสมทองเหลือง 58% ทองแดง + สังกะสี 42%)
| 1.1 | กำลังไฟรวม: | ||
| มาตราการหลอม | 120KW | ||
| มาตราการถือครอง | 80KW | ||
| พลังงานทั้งหมด | 200kw | ||
| กำลังการผลิต | / วัน 5T | ||
| 1.2 | พารามิเตอร์ของส่วนละลาย: | ||
| แรงดันไฟฟ้า | 380V | ||
| หมายเลขเฟส | 3Phases | ||
| ความถี่ | 50Hz | ||
| อัตราการหลอมสูงสุด | 300kgs / H | ||
| แรงดันไฟฟ้า | 380V | ||
| ความถี่ | 50Hz | ||
| อัตราการหลอมสูงสุด | 300kgs / H | ||
| อุณหภูมิความร้อน | 0 ~ 1250 ℃ | ||
| อุณหภูมิการถือครอง | 1000-1250 ℃ | ||
| ระดับแรงดันไฟฟ้า | 90,120,150,180,210,240,300,340V | ||
| โหมดคูลลิ่ง | น้ำหล่อเย็น | ||
| อุณหภูมิน้ำหล่อเย็น | ≤40℃ | ||
| ปริมาณน้ำหล่อเย็น | 10 ~ 20T / H | ||
| แรงดันน้ำหล่อเย็น | 0.2 ~ 0.4MPa | ||
| 1.3 | พารามิเตอร์ของส่วนโฮลดิ้ง: | ||
| แรงดันไฟฟ้า | 440V | ||
| หมายเลขเฟส | 3 ขั้นตอน | ||
| ความถี่ | 50Hz | ||
| อุณหภูมิความร้อน | 0 ~ 1250 ℃ | ||
| อุณหภูมิการถือครอง | 1000 ~ 1250 ℃ | ||
| ระดับแรงดันไฟฟ้า | 90,120,150,180,210,240,300,340V | ||
| โหมดคูลลิ่ง | น้ำหล่อเย็น | ||
| อุณหภูมิน้ำหล่อเย็น | ≤40℃ | ||
| ปริมาณน้ำหล่อเย็น | 10 ~ 20T / H | ||
| แรงดันน้ำหล่อเย็น | 0.2 ~ 0.4MPa | ||
2. Casting8-Ф60mmเครื่องหล่อต่อเนื่องแนวนอน
| 2.1 | พลังของมอเตอร์ | 5kw (ซีเมนส์หรือชไนเดอร์) |
| 2.2 | ความเร็วในการหล่อ | 0 ~ 2000mm / นาที |
| 2.3 | โปรแกรมการหล่อ | ดึง --- --- หยุดดึง ดึง --- หยุด --- --- Retreat หยุด โปรแกรมสองโปรแกรมสามารถเปลี่ยนแปลงและเลื่อนแบบเลือกได้และพารามิเตอร์ของกระบวนการสามารถแก้ไขได้แบบออนไลน์ |
| 2.4 | ข้อกำหนดการหล่อของเหล็กแท่ง | Φ8-Φ60mm |
| 2.5 | หล่อเกลียว | Φ8สองเส้นในแม่พิมพ์เดียว แม่พิมพ์ - 4sets |
4s60 4sets / หนึ่งเส้นในหนึ่งแม่พิมพ์ แม่พิมพ์ - 4sets | ||
3. เครื่องเลื่อยติดตามอัตโนมัติแบบซิงโครนัส
| 3.1 | พลังของมอเตอร์ | 3.0KW |
| 3.2 | ขนาดของเลื่อยสายพาน | 1.1 × 34 × 4115 |
| 3.3 | ความเร็วในการเลื่อย | 27/46/68 |
| 3.4 | ข้อกำหนดการตัด | ≤Ф380 |
| 3.5 | โหมดหนีบ | ไฮดรอลิ |
Ⅳ รายการส่วนประกอบอุปกรณ์ของสายการผลิตการหล่อแบบต่อเนื่องแนวนอนสำหรับเหล็กลวด
| เลขที่ | ชื่ออุปกรณ์และข้อมูลจำเพาะ | หน่วย | ปริมาณ | หมายเหตุ |
| 1 | ||||
| 2 | เตาหลอม | ชุด | 1 | รวมถึงร่องละลายขดลวดเสื้อแจ็คเก็ตและแกนเหล็ก |
| 3 | ราง | ชุด | 2 | หนึ่งในการใช้งานและหนึ่งสแตน |
| 4 | ถือเตาหลอม | ชุด | 1 | รวมถึงร่องละลาย, คอยล์, แจ็คเก็ตน้ำ, แกนเหล็ก, อุปกรณ์วัดอุณหภูมิในแนวตั้ง (ทำขึ้นเป็นพิเศษ), เทอร์โมคับเปิล (ประกอบด้วยแพลตตินัมและโรเดียม) และท่อป้องกัน |
| 5 | ทัพพีและรางเก็บเหล็กหลอมเหลว | ชุด | 1 | สำหรับการถ่ายโอนวัสดุไปยังแม่พิมพ์หลังจากเผาในเตาโฮลดิ้ง |
| 6 | ระบบแม่พิมพ์ (Ф30-200) | ชุด | 2 | รวมถึงราไฟท์ |
| 7 | Dragger (5KW) | ชุด | 1 | |
| 8 | เครื่องเลื่อยติดตามอัตโนมัติซิงโครไนซ์ | ชุด | 1 | |
| 9 | แพลตฟอร์มสต็อควัสดุ | ชุด | 1 | โซ่ขับความยาว 5M |
| 10 | ส่วนหัวถัง | ชุด | 1 | |
| 11 | ลูกกลิ้งลำเลียงฉุด | ชุด | 1 | |
| 12 | จำหน่ายน้ำหล่อเย็น | ชุด | 1 | รวมถึงน้ำหล่อเย็นสำหรับหม้อแปลงเครื่องปฏิกรณ์ขดลวดไฟฟ้าแจ็คเก็ตน้ำสายระบายความร้อนด้วยน้ำและแม่พิมพ์ (การระบายความร้อนหลักและรอง) |
| 13 | ระบบไฮดรอลิก | ชุด | 2 | รวมถึงสถานีไฮโดรลิกและกระบอกสูบ |
| 14 | ระบบควบคุมการทำงานด้วยไฟฟ้าของเตาไฟฟ้า | ชุด | 1 | รวมถึงตู้ควบคุมสำหรับเตาหลอมและเตาหลอม (ซีเมนส์ถูกเลือกสำหรับองค์ประกอบไฟฟ้าหลัก) |
| 15 | ระบบปฏิบัติการควบคุมกระบวนการ | ชุด | 1 | สำหรับการควบคุมเซอร์โวมอเตอร์และกระบวนการซิงโครไนซ์เครื่องติดตามอัตโนมัติและการควบคุมแพลตฟอร์มสต็อควัสดุ |
Ⅴ วันที่ส่งมอบ:
จะจัดส่งภายใน 75 วันหลังจากสัญญามีผลบังคับใช้
ⅵ บริการหลังการขาย
1. ตัวหลักของอุปกรณ์จะมีการรับประกันหนึ่งปีฟรีและส่วนประกอบพิเศษจะต้องมีการหารือแยกต่างหาก
2. ในช่วงระยะเวลาทดลองผลิต (ภายใน 3 เดือนหลังจากการว่าจ้างอุปกรณ์เสร็จสิ้น) บริษัท ของเราจะจัดส่งช่างเทคนิคมืออาชีพสำหรับบริการติดตามผล
ภายในระยะเวลารับประกันหากเกิดข้อผิดพลาดเนื่องจากปัญหาคุณภาพ บริษัท ของเราจะจัดส่งบุคลากรไปยังไซต์เพื่อแก้ไขปัญหาภายใน 72 ชั่วโมงหลังจากได้รับแจ้ง
หลังจากระยะเวลาการรับประกันของอุปกรณ์หมดอายุ บริษัท ของเราจะนำเสนอโซลูชั่นที่มีประสิทธิภาพภายใน 24 ชั่วโมงหลังจากได้รับการแจ้งเตือนและจะจัดส่งบุคลากรสำหรับงานบำรุงรักษาหากผู้ใช้ไม่สามารถแก้ปัญหาได้เพียงชาร์จค่าใช้จ่ายเท่านั้น
สำหรับการยกเครื่องประจำปีของอุปกรณ์ บริษัท ของเราจะจัดส่งช่างเทคนิคมืออาชีพเพื่อเข้าร่วมผู้ใช้ในการกำหนดแผนตอบสนองฟรี
ภายในระยะเวลารับประกัน บริษัท ของเราสามารถส่งช่างมืออาชีพไปยังไซต์เพื่อตรวจสอบสภาพการทำงานของอุปกรณ์และให้บริการภาคสนาม
หลังจากระยะเวลาการรับประกันของอุปกรณ์หมดอายุสามารถเยี่ยมชมได้หนึ่งครั้งต่อครึ่งปี
3. หาก บริษัท ของเรามีนวัตกรรมและจุดปรับปรุงหรือข้อเสนอแนะที่สร้างสรรค์สำหรับอุปกรณ์ที่คล้ายกันเราจะแจ้งให้ผู้ใช้ในเวลา
