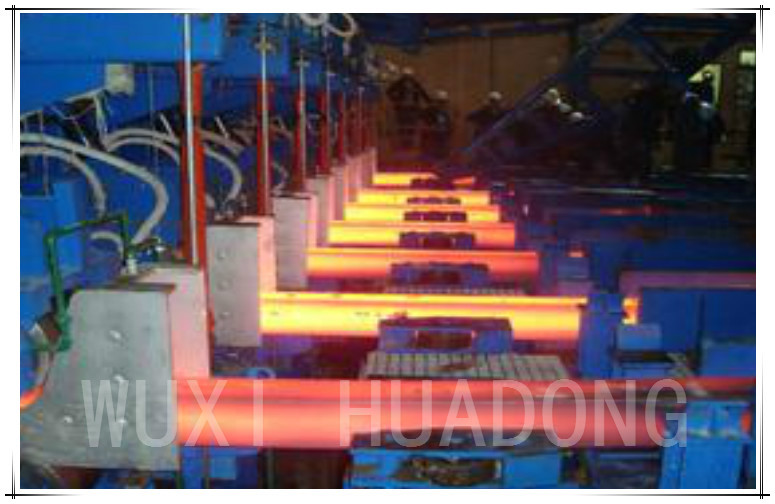

เครื่องหล่อเหล็กแท่งเหล็กต่อเนื่อง R6M ความเร็วในการหล่อ 3.0 m / นาที
สิ่งของ | R2.5M | R4M | R5.25M | R6M |
|---|---|---|---|---|
โหมด | การควบคุมอย่างต่อเนื่องโค้งเต็ม | |||
| รัศมีโค้ง (m) | 2.5 | 4 | 5.25 | 6 |
| จำนวนสาระ | 1 | 1 | 1,2 | 2,3,4 |
| ผลผลิตประจำปี (T / Y) | 20,000-40,000 | 30,000-50,000 | 80000-120000 | 150000-200000 |
| ส่วนหล่อ (มม 2 ) | 60 × 60 70 × 70 | 80 × 80 100 × 100 | 100 × 100 120 × 120 | 120 × 120 150 × 150 |
| ความยาวสายเคเบิล (m) | 10 | 10 | 10-15 | 20 |
| จัดอันดับความยาว (m) | 3-6 | 3-6 | 3-8 | 3-9 |
| หล่อความเร็ว (m / นาที) | 1.2 | 1.8 | 2-3 | 2.5 |
| ความเร็วสูงสุด (m / นาที) | 2 | 2.5 | 3-4 | 4 |
| แท่งโลหะชั้นนำ | เสานำแข็ง | |||
| เครื่องสูง (m) | 5 | 7 | 8 | 8 |
| พื้นที่ชั้น (m 2 ) | 4 * 20 | 5 * 20 | 8 * 25 | 10 * 38 |
| กำลังไฟ (kW) | 50 | 37 + 60 (ปั๊มน้ำ) | 200 | 250 |
| การใช้พลังงาน (kWh / t) | 5 | 5 | 10-15 | 15 |
บทนำ
เครื่องหล่อแบบต่อเนื่องนี้ได้รับการออกแบบและผลิตตามความต้องการของผู้ใช้และใช้สำหรับการหล่อเหล็กแท่งสี่เหลี่ยมอย่างต่อเนื่องโดยมีขนาด 80 × 80,100 × 100,120 × 120,10 × 150 มม. ที่ มี ความยาว 6m / 12m ดำเนินการโดยการควบคุมอัตโนมัติ ระบบ. เราสามารถจัดหา สายเกลียวเดี่ยวเส้นคู่และเส้น CCM หลายเส้น รวมทั้งเครื่องยืดเครื่องตัดอัตโนมัติธนาคารระบายความร้อนเหล็กแท่งเหล็กแท่งกระจายเหล็กหลอมละลายและอุปกรณ์เสริมอื่น ๆ เช่นระบบบำบัดน้ำอ่อนและระบบน้ำหล่อเย็น เรายังเป็น ผู้ให้บริการ ข้อเสนอโครงการเทิร์นคีย์
ขอบเขตการจัดหามาตรฐาน
| ชิ้นส่วนเครื่องจักรกล | |
| 1 | ทัพพีป้อมปืน / ทัพพีเคลื่อนย้ายรถ / ทัพพีรองรับการแก้ไข (กำหนดโดยลูกค้า) |
| 2 | Tundish |
| 3 | รถ Tundish |
| 4 | เชื้อรา |
| 5 | อุปกรณ์การสั่นสะเทือนของแม่พิมพ์ |
| 6 | อุปกรณ์ขับเคลื่อนสั่นสะเทือน |
| 7 | ฝาครอบป้องกันสำหรับอุปกรณ์สั่นสะเทือน |
| 8 | กรอบฉีดพ่น coolings รอง |
| 9 | ท่อฉีดพ่น coolings สำรอง |
| 10 | พ่นหัวฉีดสำหรับน้ำหล่อเย็นทุติยภูมิ |
| 11 | สนับสนุนอุปกรณ์ลูกกลิ้งสำหรับการระบายความร้อนที่สองและสาม |
| 12 | ถอนเครื่องยืด |
| 13 | อุปกรณ์ส่งกำลังสำหรับถอนเครื่องยืด |
| 14 | ข้อต่ออเนกประสงค์ |
| 15 | บาร์จำลองที่แข็ง |
| 16 | อุปกรณ์เก็บข้อมูลบาร์จำลอง |
| 17 | ไกด์ลูกกลิ้งสำหรับอุปกรณ์จัดเก็บแท่งจำลอง |
| 18 | ตารางลูกกลิ้งส่งบิลเล็ต |
| 19 | ไฮดรอลิกดัน |
| 20 | แพลตฟอร์มสำหรับการรวบรวมเหล็กแท่ง |
| 21 | เครื่องตัดไฟ / ไฮดรอลิกแรงเฉือน (กำหนดโดยลูกค้า) |
| ระบบควบคุมไฟฟ้า | |
| 23 | ระบบควบคุมการสั่นสะเทือนของแม่พิมพ์ |
| 24 | ระบบควบคุมเครื่องถอนแบบยืดได้ |
| 25 | ระบบควบคุมที่มีประสิทธิภาพสำหรับบาร์จำลอง |
| 28 | ระบบควบคุมสำหรับตารางลูกกลิ้งส่งบิลเล็ต |
| 29 | ระบบควบคุมสำหรับเหล็กแท่งออก |
| 30 | ระบบควบคุมสำหรับสถานีไฮโดรลิคกลาง |
| โครงสร้างเหล็ก | |
| วันที่ 31 | แพลตฟอร์มการหล่อหลัก |
| 32 | แท่นหล่อ |
| 33 | แพลตฟอร์มสำหรับที่เก็บแท่งจำลอง |
| ระบบเสริม | |
| 34 | ระบบไฮดรอลิก |
| 35 | การคายประจุอุปกรณ์สำหรับการหล่อเย็นแบบที่สอง |
| 36 | ระบบควบคุมสำหรับน้ำหล่อเย็นทุติยภูมิ |
| 37 | กล่องการทำงานที่ถูกระงับสำหรับการถอนชิ้นส่วนยืด |
| 38 | สามารถกำหนดค่าพิเศษตามความต้องการของลูกค้า |
