องค์ประกอบของอุปกรณ์
องค์ประกอบของอุปกรณ์
เตาหลอม (ไฮดรอลิก titing ประเภท), ถือเตา, เครื่อง upcasting, กรอบล้อ ,, แปลงความถี่คู่เสาขดลวดเครื่อง, ระบบระบายความร้อนน้ำ, ระบบวัดอุณหภูมิ, ระบบควบคุมไฟฟ้า
พารามิเตอร์ทางเทคนิคหลักของอุปกรณ์
เตาเหนี่ยวนำความถี่หลัก
(1) | การผลิตที่หลากหลาย | T2 แกนทองแดง (วัตถุดิบด้วยไฟฟ้า, ลวดทองแดง) |
| (2) | ประเภทเตา: | เตาทรงจำคู่ |
| (3) | โครงสร้างเตา ไฮดรอลิ titing เตาหลอมพลังงาน | |
| (4) | พลังงานหลอมเตาหลอม | 80KW |
| (5) | โฮลดิ้งพลังงานเตา | 80KW |
| (6) | การควบคุมอุณหภูมิ | ฉลาด |
| (7) | เตาแรงดันไฟฟ้า | 380V ± 10 |
| (8) | ความจุของหม้อแปลง | 210KVA |
| (9) | ความถี่ของเตา | 50HZ |
| (10) | โหมดควบคุมหม้อแปลง | การควบคุมคอนแทค |
| (11) | ระดับหม้อแปลงไฟฟ้า | Level9 |
| (12) | อัตราการหลอมละลาย | 300KG / H |
| (13) | ความจุเตาหลอม | 2500kg |
| (14) | การเปลี่ยนพื้นที่ | 500kg |
| (15) | กำลังการผลิตเตาหลอม | 2500kg |
| (16) | ระบายความร้อนแรงดันน้ำ | 0.2 ~ 0.3MPa |
| (17) | ระบายความร้อนด้วยน้ำ | 8m 3 / ชม |
| (18) | น้ำอุบัติเหตุ | 5m 3 / ชม |
| (19) | อุณหภูมิของน้ำที่ไหลเข้า | ≤35℃ |
| (20) | อุณหภูมิของน้ำ Outlet | ≥50 ~ 55 ℃ |
ล้อต่อเนื่อง
| (1) | หมายเลขแท่งหล่อ | 6strands |
| (2) | ข้อกำหนดก้านหล่อ | Φ8 |
| (3) | วิธีการขับขี่, การควบคุม PLC | ไดรฟ์ AC เซอร์โว |
| (4) | ความเร็วในการร่าย | 0 ~ 3000mm / นาที, ปรับได้ stepless |
| (5) | ขว้างการขว้าง | 3.0 ~ 5.0mm / สนาม |
| (6) | ระดับความไว | <30 |
| (7) | ยกความเร็ว | 50mm / นาที |
| (8) | เซอร์โวมอเตอร์กำลัง | 4.4KW |
| (9) | ความแม่นยำในการติดตามระดับของเหลว | ± 2mm |

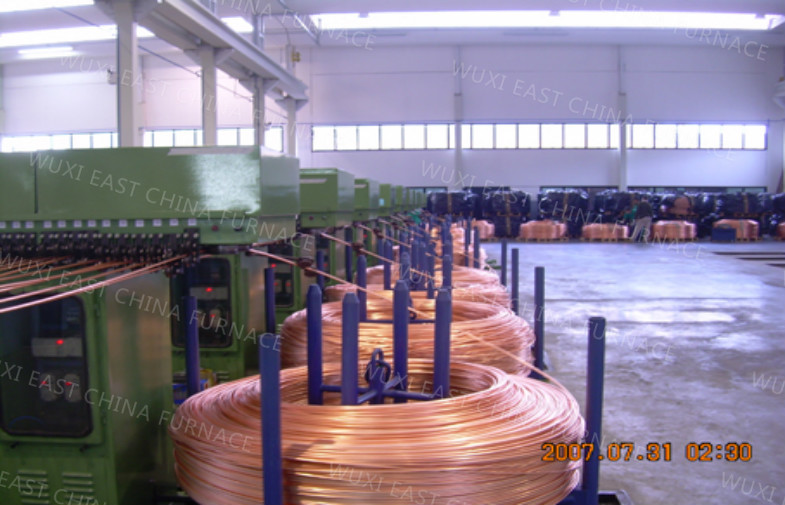

เครื่องแปลงความถี่ขดคู่
| (1) | ขด mothed | อัตโนมัติแปลงความถี่ |
| ความเร็วการม้วน | 300 ~ 2500mm / นาที | |
ปรับวิธี | โอมิเตอร์ | |
| (2) | น้ำหนักม้วน | ประมาณ 2 ～ 3T |
การกำหนดค่าอุปกรณ์หลักและช่วงอุปทาน
| ชื่ออุปกรณ์ | ปริมาณ | สังเกต | ||
| 1 | เตาเหนี่ยวนำความถี่ไฟฟ้าด้วยแกน (80KW) | เตาเผาศพสอง | 1 ชุด | ร่างกายเตาเผาร่างกายเตาเผา |
| เซนเซอร์ | 1 ชุด | แกนเหล็ก, ขดลวด, แจ็คเก็ตน้ำ, ช่อง 1 | ||
| ฝาครอบเตา | 1 ชุด | |||
| วัสดุก่อสร้างเตาอบ | 1 ชุด | ทรายควอตซ์วัสดุฉนวนอิฐทนไฟ | ||
| 2 | เตาไฟฟ้าควบคุม | เตาไฟฟ้าควบคุม | 1 ชุด | ตู้ไฟฟ้าหนึ่งตู้ควบคุมหนึ่งตู้ |
| การตรวจจับอุณหภูมิเตา | 1 ชุด | ตู้โชว์ที่มีอุณหภูมิ | ||
| 3 | ระบบวัดอุณหภูมิ | อุปกรณ์ผันน้ำ | 1 ชุด | วาล์วมาตรวัดความดัน ฯลฯ |
| ชุดประกอบตรวจจับอุณหภูมิแม่พิมพ์ | 1 ชุด | |||
| รวมอุณหภูมิของน้ำ | 1 ชุด | |||
| 4 | เครื่องหล่อแบบต่อเนื่อง | โครงเครื่องหล่อแบบต่อเนื่องตะกั่วด้านบน | 1 ชุด | |
| เซอร์โวมอเตอร์ AC และตัวลดความเร็ว | 1 ชุด | |||
| คู่มือล้อ | 2 ชุด | |||
| ระบบขับเคลื่อนแบบฉุดลาก | 1 ชุด | |||
| อุปกรณ์แขวนแม่พิมพ์ | 1 ชุด | |||
| อุปกรณ์ระบายความร้อนด้วยน้ำสำหรับแม่พิมพ์ | 1 ชุด | |||
| 5 | ตู้ควบคุมไฟฟ้า | ขับรถ | 1 ชุด | |
| ส่วนต่อประสานกับเครื่องจักร | 1 ชุด | |||
| ควบคุม PLC | 1 ชุด | |||
| ระบบยกของ | 1 ชุด | |||
| ระบบติดตามระดับของเหลว | 1 ชุด | |||
| 6 | ประกอบแม่พิมพ์ | แม่พิมพ์แท่งทองแดง | 2 ชุด | |
| ข้อต่อด่วน | 4 ชุด | |||
| ปลอกป้องกัน | 10 ชุด | สิบแม่พิมพ์ราไฟท์ที่มี | ||
| 7 | เครื่องม้วนแถบคู่ | รถราง | 1 ชุด | |
| รับถาด | 2 ชุด | |||
วันที่ส่งมอบ
จะจัดส่งภายใน 75 วันหลังจากสัญญามีผลบังคับใช้
