แถบทองแดงเตาหลอมแบบเบลล์ 2700 มม. ความสูงโหลด
1. ระบบไฮโดรเจนหรือไนโตรเจน
2. การพาความร้อนสูง
3. สมบัติเชิงกลที่สม่ำเสมอ
4. โปรแกรมควบคุมที่ปรับให้เหมาะสม
1. บทนำของเตาเผา
เตาหลอมแบบเบลล์ใช้สำหรับหลอมเหล็กแผ่นแถบอลูมิเนียมและแถบทองแดง ความสามารถในการรับน้ำหนักของเตาสามารถเข้าถึง 60 ตัน (สูงสุด) เส้นผ่าศูนย์กลางในการโหลดสามารถเข้าถึงได้ถึง 2.6 เมตร (สูงสุด) และสามารถสูงถึง 3.7 เมตร (สูงสุด)
2. ลักษณะหลัก
(1) ไฮโดรเจน 100% หรือ 75% ไฮโดรเจนหรือระบบไนโตรเจน
(2) การพาความร้อนไหลสูง
(3) คุณสมบัติทางกลที่สอดคล้องกับวัสดุหลอม
(4) โปรแกรมควบคุมที่ปรับให้เหมาะสม
(5) ลดต้นทุนการผลิตให้น้อยที่สุด
(6) ผลผลิตสูง
(7) การออกแบบที่กำหนดเองสำหรับเหล็กคูเปอร์อลูมิเนียมและโลหะผสม; แถบลวดและท่อ
3. ส่วนประกอบหลัก:

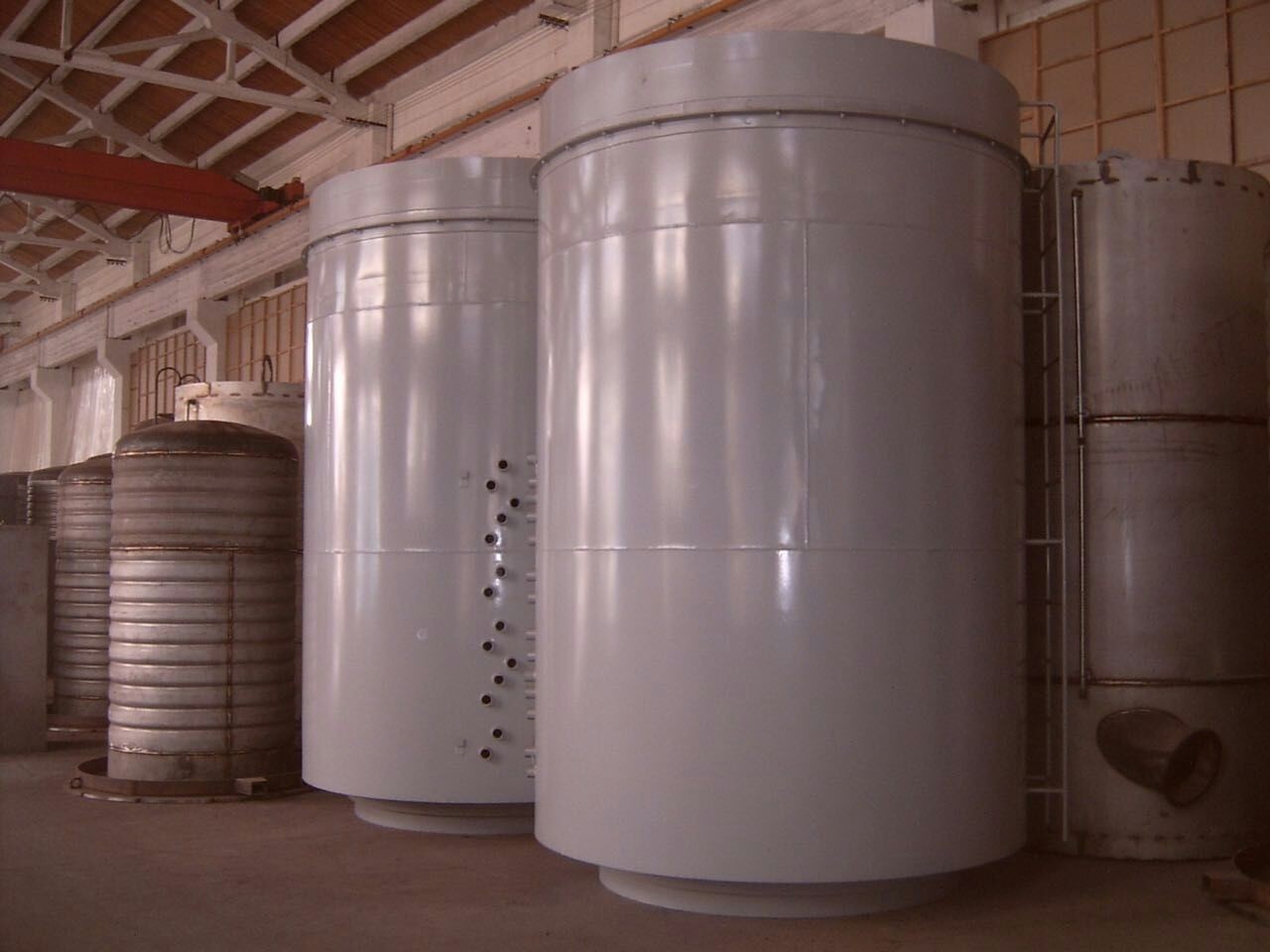

(1) ฝาครอบเครื่องทำความร้อน
(2) ฝาครอบระบายความร้อน
(3) ฐานเตา
(4) ภายในฝาครอบ
(5) ระบบไฟฟ้า
4. พารามิเตอร์หลักของเตา:
สำหรับทองแดง:
| NO | สิ่งของ | พารามิเตอร์ | สังเกต |
| 1 | โหลดเส้นผ่าศูนย์กลาง | 1400mm | เส้นผ่านศูนย์กลางฝาครอบด้านใน 1600 มม |
| 2 | โหลดสูง | 2700mm | |
| 3 | อุณหภูมิสูงสุดของฝาครอบเครื่องทำความร้อน | 850 ℃ | สามารถปรับได้ |
| 4 | อุณหภูมิการทำงานของฝาครอบภายใน | 200-750 ℃ | สามารถปรับได้ |
| 5 | ความจุในการโหลด | 24t | 3 คอยส์สำหรับ 700mm |
| 6 | การขาดดุล Hygrometric | ≤± 5 ℃ | |
| 7 | พลังงานความร้อน | 380kw + 10% | |
| 8 | อุณหภูมิผนังเตาด้านนอก | ≤35℃ | |
| 9 | ความดันภายใน | 5kpa | |
| 10 | สูญญากาศที่ดีที่สุด | 1 × 103pa | |
| 11 | พลังงานความร้อนของพัดลม | 37kw | 10-60Hz |
| 12 | พัดลมทำความร้อนหมุนความเร็ว | สูงสุด 1800 รอบต่อนาที | สามารถปรับได้ |
| 13 | เส้นผ่านศูนย์กลางใบพัดของพัดลม | 850mm | |
| 14 | ความเร็วความร้อน | สูงสุด 120 ℃ / ชั่วโมง | |
| 15 | อากาศเข้า | 46000m3 / ชั่วโมง | |
| 16 | ความกดอากาศ | 2100Pa | |
| 17 | สัญญาณรบกวน | ≤85DB | |
| 18 | พลังพัดลมระบายความร้อน | 1.5kw × 3 | |
| 19 | เส้นผ่าศูนย์กลางใบพัดลมระบายความร้อน | 500mm | |
| 20 | ยกสูง | ≥9.6m | |
| 21 | โหลดเครน | ≥10T |
5. คำอธิบายของสายการผลิต:
(1) ฝาครอบเครื่องทำความร้อน:
ฝาครอบเครื่องทำความร้อน ทำจากแผ่น Q235A และโปรไฟล์เหล็กδ = 5 มม. ชุดทำความร้อนคือแถบ Ni80Cr20 อุณหภูมิผนังด้านนอกไม่เกิน 35 ℃

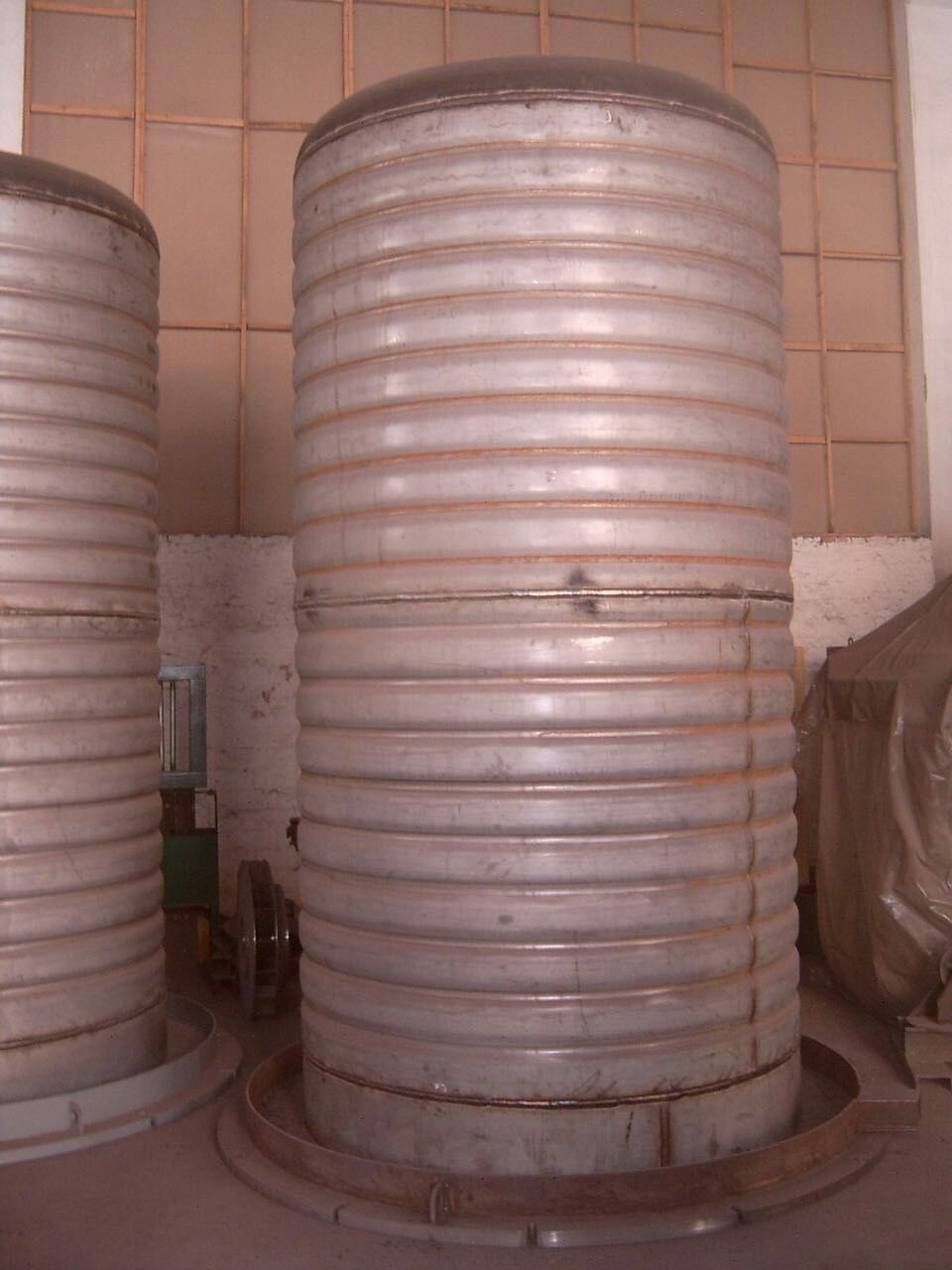

(2) ภายในปก:
สร้างขึ้นจากที่มีคุณภาพสูง SUS321 (1Cr18Ni9T). Cover δ = 6mm
(3) ฐานเตา:
น้ำหนักการโหลดของฐานเตาคือ 35T น้ำหนักของคอยล์โหลดคือ 24T แผ่นชีทและใบมีดทำจากสแตนเลส 321 มียางซิลิกอน 40 มม. ระหว่างฐานและฝาครอบด้านในเพื่อความแน่นของอากาศ
