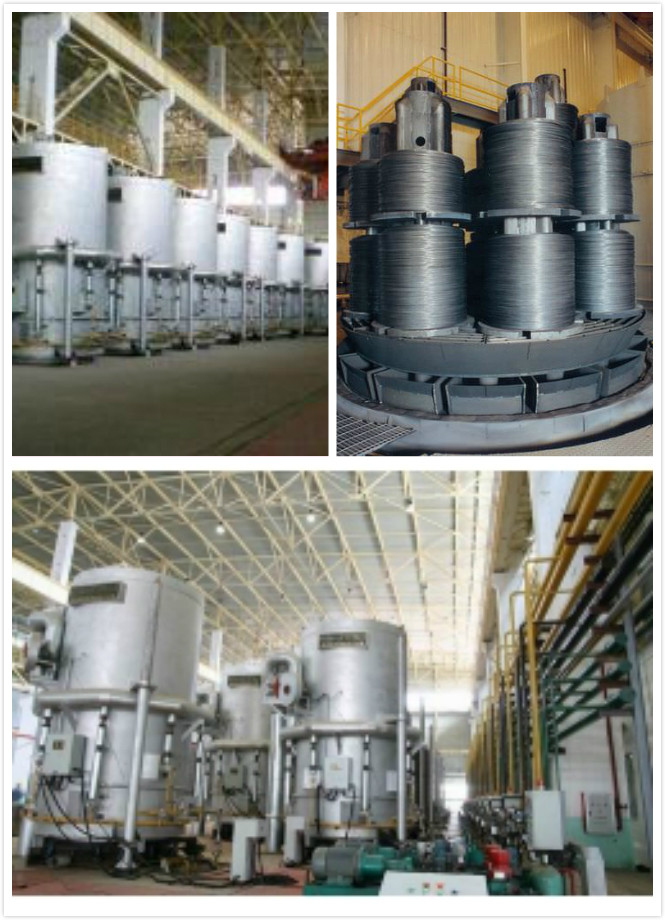

เตาหลอมเบลล์ที่ให้ผลผลิตสูง, เตาหลอมลวดเหล็ก
1. ระบบไฮโดรเจนหรือไนโตรเจน
2. การพาความร้อนสูง
3. สมบัติเชิงกลที่สม่ำเสมอ
4. โปรแกรมควบคุมที่ปรับให้เหมาะสม
1. บทนำของเตาเผา
เตาหลอมแบบเบลล์ใช้สำหรับหลอมเหล็กแผ่นแถบอลูมิเนียมและแถบทองแดง ความสามารถในการรับน้ำหนักของเตาสามารถเข้าถึง 60 ตัน (สูงสุด) เส้นผ่าศูนย์กลางในการโหลดสามารถเข้าถึงได้ถึง 2.6 เมตร (สูงสุด) และสามารถสูงถึง 3.7 เมตร (สูงสุด)
2. ลักษณะหลัก
(1) ไฮโดรเจน 100% หรือ 75% ไฮโดรเจนหรือระบบไนโตรเจน
(2) การพาความร้อนไหลสูง
(3) คุณสมบัติทางกลที่สอดคล้องกับวัสดุหลอม
(4) โปรแกรมควบคุมที่ปรับให้เหมาะสม
(5) ลดต้นทุนการผลิตให้น้อยที่สุด
(6) ผลผลิตสูง
(7) การออกแบบที่กำหนดเองสำหรับเหล็กคูเปอร์อลูมิเนียมและโลหะผสม; แถบลวดและท่อ
3. ส่วนประกอบหลัก:
(1) ฝาครอบเครื่องทำความร้อน
(2) ฝาครอบระบายความร้อน
(3) ฐานเตา
(4) ภายในฝาครอบ
(5) ระบบไฟฟ้า
4. พารามิเตอร์หลักของเตา:
สำหรับเหล็ก:
| NO | ITEM | พารามิเตอร์ | สังเกต |
| 1 | โหลดเส้นผ่าศูนย์กลาง | 1500mm | |
| 2 | โหลดสูง | 2600mm | |
| 3 | เส้นผ่าศูนย์กลางฝาครอบด้านใน | 1700mm | |
| 4 | โหลดน้ำหนักม้วน | 25Tons | 5 ขดลวด |
| 5 | ความสามารถในการโหลดฐาน | 35 ตัน | ด้วยปัจจัยด้านความปลอดภัย |
| 6 | อุณหภูมิการหลอมสูงสุด | 750 ℃ | ปรับได้ 300 ~ 750 ℃ |
| 7 | อุณหภูมิสูงสุดของฝาครอบเครื่องทำความร้อน | 850 ℃ | สามารถตั้งค่า |
| 8 | พลังงานความร้อน | 450kw + 10% | |
| 9 | อุณหภูมิเพิ่มขึ้นตลอดเวลา | 2.5h | |
| 10 | ความเร็วที่เพิ่มขึ้นของอุณหภูมิ | ≈120℃ / ชั่วโมง | เมื่ออุณหภูมิต่ำกว่า 500 ℃ |
| 111 | ความแม่นยำของอุณหภูมิเตาเผา | ≤± 5 ℃ | |
| 12 | อุณหภูมิผนังเตาด้านนอก | ≤40℃ | รวมถึงอุณหภูมิโดยรอบ |
| 13 | พลังงานความร้อนของพัดลม | 45/11 กิโลวัตต์ | 4P / 8P ความเร็วสองเท่า |
| 14 | เส้นผ่านศูนย์กลางใบพัดของพัดลม | 900mm | |
| 15 | อากาศเข้า | 36000m 3 / ชม | ต่ำกว่า 75% ของ H 2 |
| 16 | ความกดอากาศ | 1400pa | |
| 17 | มอเตอร์พัดลมระบายความร้อน | 1.5kw × 2 | |
| 18 | เส้นผ่าศูนย์กลางใบพัดลมระบายความร้อน | 550mm | |
| 19 | อากาศเย็น | 6000m 3 / h × 2 | |
| 20 | สูญญากาศที่ดีที่สุด | 1 × 10 3 ต่อปี | |
| 21 | แรงดันใช้งานในเตาเผา | 5KPa | |
| 22 | ประเภทปั๊มสุญญากาศ | 2X-70 ปั๊มใบมีดหมุน | |
| 23 | เวลาสูญญากาศ | ≈20-25min | |
| 24 | โหลดรถเครน | ≥10T | |
| 25 | ยกสูง | > 9.8m | รวมถึงระยะปลอดภัย |
| 26 | สัญญาณรบกวน | ≤85db |
5. คำอธิบายของสายการผลิต:
(1) ฝาครอบเครื่องทำความร้อน:
แผ่นทำความร้อน ทำจากแผ่น Q235A และโปรไฟล์เหล็กδ = 5 มม. ชุดทำความร้อนคือแถบ Ni80Cr20 อุณหภูมิผนังด้านนอกไม่เกิน 35 ℃
(2) ภายในปก:
สร้างขึ้นจากที่มีคุณภาพสูง SUS321 (1Cr18Ni9T). Cover δ = 6mm
(3) ฐานเตา:
น้ำหนักการโหลดของฐานเตาคือ 35T น้ำหนักของคอยล์โหลดคือ 24T แผ่นชีทและใบมีดทำจากสแตนเลส 321 มียางซิลิกอน 40 มม. ระหว่างฐานและฝาครอบด้านในเพื่อความแน่นของอากาศ
