ส่วนประกอบหลัก
1.กลไกหัว
2เครื่องกระจายน้ํา 8 หลุม
3.กลไกหาง
4ระบบเย็น
5- เครื่องพัดลมและกลไกหมุนอัลกิต
ปริมาตรสินค้า
| รายละเอียดเทคนิค | |
| รุ่นอุปกรณ์ | SL06- Q2B-S-B-8/20 |
| ความสามารถประจําปี | 3000 ตัน |
| โครงสร้างของเตาอบ | เตาเผาผสมสองตัว ((เตาเผาละลายหนึ่งและเตาเผาเก็บหนึ่ง) |
| สายสลัดจากสแตนเลส | 6 |
| กว้างของไม้โยก | φ8mm ~ φ20mm |
| ความเร็วขึ้น | 0 ~ 2600 มม/นาที |
| สูงขึ้น | 3 ~ 6mm ปรับ |
| ความถี่ของการดึง | 0 ~ 800 / นาที |
| วิธีการดึง | เครื่องขับเคลื่อน servo มอเตอร์เดียว |
| เวลาทํางานต่อปี | 7920h |
| รายละเอียดของโค้ลรับ | φ900 × φ1550 × 800 (มิลลิเมตร) |
| น้ําหนักที่ใช้ | ≤ 3000kg |
| ความดันเฉพาะ | 380V, 50Hz |
| ความจุติดตั้ง | 325kVA |
| ความเร็วของการละลายทองแดง | 400 กิโลกรัม/ชั่วโมง |
| พลังงานสูงสุด | 180 ~ 200kW |
| ค่าบริโภคต่อท่อนทองแดง 1 ตัน | 1) พลังงานไฟฟ้า: ≤ 350kWh/t |
| 2) ถ่านหิน: ≤15kg | |
| วิธีการรับ | เครื่องกลมกลมกลมกลม |
| อาหารของวัสดุ | การให้อาหารแผ่นคาโทดโดย cantilever ไฟฟ้า |
| วิธีการขับเคลื่อนของระบบการโยนขึ้น | มันถูกขับเคลื่อนโดยเครื่องยนต์ servo AC และผ่านเครื่องลดเกียร์ดาวเคราะห์ความแม่นยํารอลเลอร์แรงดึงถูกขับเคลื่อนโดยเข็มขัดเกียร์ในระยะโดยไม่หยุด. |
| วิธีกริ๊ปของสตาร์ททองแดงหล่อขึ้น | เครื่องกดด้วยกล่องปนูเมติก |
| วิธีควบคุมของ servo motor | การควบคุมด้วยจอสัมผัส |
| การทํางานไฟฟ้าในเตาอบ | เครื่องควบคุมความดันไฟฟ้า ((มีสมดุลสามเฟส) |
คําอธิบายสินค้า

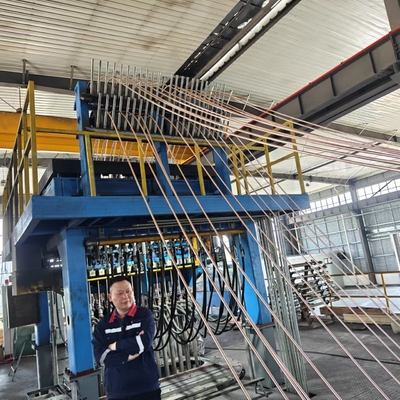

Up Ward Continuous Casting Machine เป็นเทคโนโลยีใหม่ในการผลิตไม้ทองแดงที่ไม่มีออกซิเจน ท่อและบิลเล็ตเรียบในความยาวที่เปียกlts การผลิตสตาร์ทและโปรไฟล์ทองแดงที่ไม่มีออกซิเจน
มีปริมาณออกซิเจนต่ํา เมื่อเปรียบเทียบกับเทคโนโลยีประเพณี
การผลิต, ความยืดหยุ่นในการเปลี่ยนแปลงขนาดการผลิต
คาโทดทองแดง (แผ่น) →เตาปั่น ((การละลายทองแดง→การลด→การถือทองแดงหลอม)→การหลอม
กลไกทองแดง (ทองแดงกระจายและแข็ง)→การใช้งาน→การผลิตขายหรือสําหรับการแปรรูปต่อไป
Ⅰปริมาตรทางเทคนิคสําคัญของอุปกรณ์
| 1 | โฟนหลอม: | |
| 1.1 | ความจุทั้งหมดของเตาอบ | 5.0T |
| 1.2 | ความจุจริงของเตาอบ | 2.5T |
| 1.3 | ความกระชับของเตาอบ | 380V |
| 1.4 | พลังงานเตาอบ | 600KW |
| 1.5 | อัตราการละลาย | 2t/h |
| 1.6 | ค่าประสิทธิภาพหลังการชดเชย: | 0.95-10 |
| 1.7 | จํานวนเฟสและรูปแบบการเชื่อมต่อของอินดูเตอร์: |
การเชื่อมต่อแบบชุดแบบ 1 ขั้นตอน |
| 1.8 | ขนาดความจุของเครื่องแปลง: |
เครื่องแปลงอัตโนมัติที่เย็นด้วยน้ํา 900KVA (380Vสายเข้า 3 ขั้นตอน |
| 1.9 | โหมดลดความเย็นของโค้ล: | เครื่องเย็นด้วยน้ํา |
| 1.10 | การบริโภคน้ําเย็น | 5 เมตร3/h |
| 1.11 | อุณหภูมิสูงสุดของเตาอบ: | 1500 °C |
| 2 | ส่วนเตาอบเก็บ |
|
| 2.1 | ความจุประสิทธิภาพของเตาอบ | 4.0T |
| 2.2 | ความจุในการโยน: | ต่ํากว่า 85 dB |
| 2.3 | ความดันเฉพาะ: | 380V |
| 2.4 | พลังประเมิน: | 250KW |
| 2.5 | ขนาดความจุของเครื่องแปลง: |
เครื่องแปลงอัตโนมัติที่เย็นด้วยน้ํา 400KVA (380 วอลต์สายเข้า 3 ขั้นตอน เครื่องควบคุมความแรงดันแบบไม่มีภาระ) |
| 2.6 | ค่าประสิทธิภาพหลังการชดเชย: | 0.95-10 |
| 2.7 | ความแม่นยําในการควบคุมอุณหภูมิ: | ± 8°C |
| 2.8 | อุณหภูมิสูงสุดของเตาอบ: | 1300°C |
| 2.9 | โหมดการเย็นของโค้ล: |
เครื่องเย็นด้วยน้ํา |
| 3 | โมลด์ | |
| 3.1 | ความกว้าง | 330- 500 มม. |
| 3.2 | ความหนา | 16-20 มิลลิเมตร |
| 3.3 | วัสดุ | 1Cr18Ni9Ti เหล็กไร้ขัดเคลือบด้วยกระดูกทองแดง (ทําจากทองแดง T2) |
| 4 | อุปกรณ์เย็นรอง | |
| 4.1 | การบริโภคน้ํา | 3m 3/h |
| 4.2 | ความดันน้ํา: | 0.2-0.3Mpa |
| 5 | เครื่องถอนเงิน | |
| 5.1 | พลังผลักดันและดึงแรงสูงสุด: | 50KN |
| 5.2 | ความเร็ว: | ความเร็ว: |
| 5.3 | ระยะเวลาการเต้นขั้นต่ํา: |
0.1 มม. |
| 5.4 | ระยะเวลารอคอยที่สั้นที่สุด | 0.01S |
| 5.5 | เครื่องยนต์ AC servo: | มอเตอร์ซีเมนส์ (11KW) |
| 5.6 | ความเร็วหมุนชื่อของมอเตอร์: | 3000 r/นาที |
| 5.7 | ทอร์คสแตติก: | △Tw= 60K Mo (ที่ 60) 70N-M |
| 6 |
เครื่องตัดเชือกด้านบนแบบไฮดรอลิกแบบมีกระดูกสองขุม:
|
|
| 6.1 | พลังการตัด: | 600KN |
| 6.2 | ความหนาในการตัด: | 20 มม. |
| 6.3 | ความกว้างการตัด: | 500 มม. |
| 6.4 | ความเร็วในการตัด: |
0- 5mm/s |
| 6.5 | ความเร็วในการตัด: | 80 มม. |
| 6.6 | ความยาวสูงสุดของการติดตามของเครื่องตัดตัด: | 200 มม. |
| 7 | หน่วยเครื่องโคลเลอร์ | |
| 7.1 | พลังงาน | 5.5KW |
| 7.2 | ความเร็วหมุน: | 1420 r/min |
| 7.3 | การเคลื่อนไหวของโค้ล: | 800 มม. |
| 8 | สถานีไฮดรอลิก | |
| 8.1 |
พลังงานของมอเตอร์ของสถานีไฮดรอลิกสําหรับเตาหลอมหลอมและเตาเก็บ:
|
2 × 7.5KW |
| 8.2 | พลังงานของมอเตอร์ของสถานีไฮดรอลิกสําหรับเครื่องถอน: | 2 × 7.5KW |
| 8.3 | พลังงานของมอเตอร์ของปั๊มไฮดรอลิกสําหรับเครื่องตัดใบบน: |
2 × 11KW
|
| 8.4 | พลังงานของมอเตอร์ของปั๊มไฮดรอลิกสําหรับ coiler: | 2 × 7.5KW |
Ⅱขั้นตอน
Burdening (Returns should be baled) → Smelting furnace → Chemical analysis → Heating up the sealed launder → Crystallizer → Primary cooling → Secondary cooling → Withdrawal machine → Shearing machine →Coiler
เลือกวัตถุดิบตามเอกสารกระบวนการ กําหนดวิธีการให้อาหารตามจุดละลายขององค์ประกอบโลหะ อัตราส่วนภาระเตาและความยากลําบากของการออกซิเดชั่น การสูญเสียการเผาไหม้, และชาร์จวัสดุแพร่ในเตาหลอม; เมื่อหลอม, เพิ่มหนาบางอย่างของสารปกคลุมในเตาหลอม, ซึ่งจะเพิ่มขึ้นในเวลา;เมื่อทองแดงหลอมในเตาอบถึงอุณหภูมิการดึง, การทดสอบห้องปฏิบัติการประกอบของทองแดงหลอมในเตาอบ; ก่อนการทับ, ทําความสะอาดคลินเกอร์ทั้งหมดในทองแดงหลอม;รักษาทองแดงหลอมประมาณ 800 กิโลกรัม ภายในเตาอบ, เป็นก้อนเริ่มต้น โอนทองแดงหลอม (หลอมและปรับสัดส่วนในห้องหลอม) ผ่านเครื่องซักผ้าที่ปิดไว้ในเตาเก็บ, การควบคุมอุณหภูมิของทองแดงหลอม,การเก็บทองแดงหลอมไว้ภายในเตาเก็บในอุณหภูมิการหลอมและในระยะระดับที่กําหนดไว้. ภายใต้การกระทําของระดับ, ทองแดงหลอมไหลเข้าใน crystallizer, และได้รับ crystallized ในชนิดแผ่นทองแดง billet ผ่านการเย็นพื้นฐานโดย crystallizer.ภายใต้การดึงต่อเนื่องโดยเครื่องถอน, ปลาบิลเล็ตของรูปร่างที่ต้องการถูกสร้างขึ้น ระบบเย็นรองถูกติดตั้งที่ช่องออกของปลาบิลเล็ต, และอัตราการไหลของน้ําเย็นสามารถปรับ.เป้าหมายหลักของการนํามาใช้มาตรการควบคุมเหล่านี้คือการรับรองอุณหภูมิการกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายการถอนของสเตนบิลเล็ตถูกทําขึ้นโดยใช้ตัวลาก และเวลาของการดึง, หยุดและย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนปริมาตรการควบคุมที่ดีที่สุดควรถูกกําหนดและปรับในทันทีตามวัสดุที่แตกต่างกัน, รายละเอียดที่แตกต่างกันและสถานการณ์คุณภาพพื้นผิว. การวาดถูกควบคุมโดยโปรแกรม PLC, ทําให้เกิดการดําเนินการหมุนเวียนของการวาด, หยุด, และผลักกลับ.
Ⅲรายละเอียด
1. ประเภทของรายละเอียดการโยน
* ประเภทการผลิต: สายสลัดฐานทองแดง ((Cu-Ni)
2รายละเอียดของสอยของผลิตภัณฑ์เสร็จ
2.1 จํานวนบิลเล็ต: 1 สาย
2.2 ความกว้างของกระบอก: 380 มม.-500 มม.
2.3 ความหนาของกระบอก: 60 มม.
2.4 กว้างภายในของโค้ล: ขั้นต่ํา Φ 600-800mm
2.5 กว้างนอกของโค้ล: ปริมาณสูงสุด Φ1800mm
2.6 น้ําหนักสูงสุดของม้วน: สูงสุด: 6000kg
3ค่าประกันความแตกต่างของความหนาของบิลเล็ต
3.1 ความแตกต่างความหนาด้านข้ามของบิลเล็ต: < 0.75mm ราคา 0.3 (หลังจากการปรับปรุงหม้อ)
3.2 ความแตกต่างของความหนาด้านยาวของบิลเล็ต: <0.3mm (หลังจากการปรับปรุงหมู)
3.3 การบริโภคพลังงานเฉลี่ยในการหลอมโดยเตาหลอมหลอม: 250-380kwh/t
3.4 การบริโภคพลังงานเฉลี่ยสําหรับการรักษาอุณหภูมิโดยเตาอบเก็บ: 50-80kwh/t
3.5 พลังผลักดันและดึงแรงสูงสุด: 50KN
3.6 ระยะความเร็วการผลักดันและดึง: 1.5-70mm/s
3.7 ความเร็วการโยนสูงสุดโดยเฉลี่ย: 300 มม/นาที
3.8 พลังตัดสูงสุดของการตัดแบบไฮดรอลิก: 600KN
3.9 ความเร็วในการม้วนของ coiler: 750mm/min
Ⅳรายการชิ้นส่วนอุปกรณ์
| ไม่ ไม่ | ชื่ออุปกรณ์ | หน่วย | QTY |
| 1 | เครื่องเผาไหม้แบบอัดลมด้วยความถี่ต่อเส้น (รวมช่องเผาไหม้และวัสดุก่อสร้าง) | ชุด | 1 |
| 2 | หัวเหล็ก, หมวกน้ําและวงกลมของเตาหล่อหลอม | ชุด | 1 |
| 3 | ทุนดิส | ชุด | 1 |
| 4 | เครื่องทําไฟอัดระบายความถี่ (รวมช่องละลายและวัสดุก่อสร้างชั้น) | ชุด | 1 |
| 5 | หัวเหล็ก, หมวกน้ําและโค้ลของเตาอบเก็บ | ชุด | 1 |
| 6 | โมลด์สําหรับกั้นตึก | ชุด | 1 |
| 7 | เครื่องกระจกกระจก | ชุด | 2 |
| 8 | กราฟไทมูล | ชุด | 1 |
| 9 | หม้อปิดเหล็กของกระจก | ชุด | 1 |
| 10 | สายด่วน (ทําจากเหล็กไร้ขัด) | ชุด | 1 |
| 11 | ทะเบียนปลอม | ชุด | 1 |
| 12 | อุปกรณ์กระจายน้ําเย็นสําหรับกระจก | ชุด | 1 |
| 13 | อุปกรณ์เย็นรอง | ชุด | 1 |
| 14 | เครื่องถอนเงิน | ชุด | 1 |
| 15 | เครื่องตัดเชือกแบบไฮดรอลิก | ชุด | 1 |
| 16 | เครื่องลวดลวดไร้แกน | ชุด | 2 |
| 17 | สายไฟเย็นด้วยน้ําสําหรับเตาหลอมหลอม | ชุด | 1 |
| 18 | ระบบไฮดรอลิก | ชุดเต็ม | 1 |
| 19 | ระบบควบคุมไฟฟ้า | ชุดเต็ม | 1 |
| 20 | เครื่องปรับปรุง (ไม่มีภาระ, ขั้นตอน) สําหรับเตาหลอมหลอม | ชุด | 1 |
| 21 | เครื่องแปลงควบคุม (ไม่มีภาระ, ขั้น) สําหรับเตาเก็บ | ชุด | 1 |
| 22 | อุปกรณ์ป้องกันก๊าซ | ชุด | 1 |
| 23 | เครื่องวัดอุณหภูมิพื้นผิว | ชุด | 1 |
| 24 | เครื่องมือพิเศษสําหรับเครื่องจักร |
