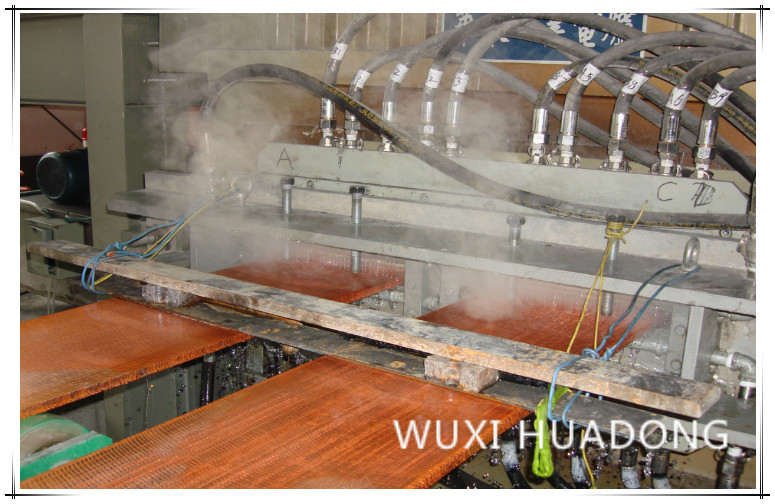

เครื่องหล่อแบบต่อเนื่องของแผ่นทองแดง Oxgen ฟรี 430 kWh / t การใช้พลังงาน
ⅰ.SPECIFICATIONS
1. ประเภทของข้อกำหนดการหล่อ
* Oxgen ฟรีทองแดง
1.1 แผ่นเหล็กแท่งยาว (รูปสี่เหลี่ยม)
ช่วงความหนา * ช่วงความกว้าง (8--20) * (420--650) มม
ช่วงเส้นผ่าศูนย์กลางภายในของคอยล์Φ (500--800) มม
แม็กซ์ เส้นผ่านศูนย์กลางภายนอกของคอยส์Φ 1600 มม
แม็กซ์ คอยล์น้ำหนัก 8000 กิโลกรัม
จำนวนสายการผลิต 1--3 บรรทัด (จะต้องตัดสินใจตามเงื่อนไขส่วน)
ⅱ.PROCESS
AM.MAJOR พารามิเตอร์ทางเทคนิค
1.1 | ความเร็วในการหล่อ : | |
ฉุดความเร็ว | 0-64 มม. / วินาที (ปรับได้แบบ Stepless) | |
ความเร็วในการถอยกลับ | 0-64 มม. / วินาที (ปรับได้แบบ Stepless) | |
ตัดเส้นความเร็วของสายที่เหมาะสม | 90-120mm / นาที | |
1.2 | พลังงานอุปกรณ์ : | |
เตารวมกัน: ถลุง โฮลดิ้ง | 500kW 200kw | |
เครื่องลาก | 7.5kW | |
ความเครียดเฉือนไฮดรอลิก | 80T | |
1.3 | ความหนาเฉือน | 20mm (สูงสุด) |
1.4 | C พารามิเตอร์เครื่อง เอาอกเอาใจ | |
น้ำหนักม้วน | 6000Kg | |
เส้นผ่าศูนย์กลางภายในของคอยล์ | Φ500-800mm | |
เส้นผ่าศูนย์กลางคอยล์ | 1600mm | |
1.5 | ค่าเสียงรบกวนของเครื่อง | น้อยกว่า 85 dB |
1.6 | ความสูงของสายการทำงานของเครื่องจักร | + 1000mm |
1.7 | ทิศทางการขับเคลื่อนของเครื่องจักร | ขับขวา |
1.8 | ความจุ P roduction | |
2 เส้น: 750-1200Kg / ชั่วโมง | ความกว้าง: 470 มม. ความหนา: 25mm | |
อุปกรณ์ประกอบเครื่องกำลัง | 700Kw |
ⅳ พารามิเตอร์กระบวนการหลัก
1 | เอาท์พุต | 750-1200Kg / ชั่วโมง |
2 | ช่วงการควบคุมอุณหภูมิ | ≤1300℃ |
3 | ความแม่นยำในการควบคุมอุณหภูมิของเตาฉนวนกันความร้อน | ± 5 ℃ |
4 | ความอดทนในแนวตั้งและแนวนอน | แนวนอน: + 0.10 มม แนวตั้ง: ± 0.20mm |
5 | ช่วงการปรับแบบผลักและดึง | กด: 0-64 มม. / วินาที± 0.1 มม. (ไม่มีอิเล็กโทรด) ดึง: 0-64 มม. / s ± 0.1 มม. (ไม่มีอิเล็กโทรด) |
6 | เคียวโค้ง | 1.5mm / m |
7 | ช่วงการปรับ Dragger | ลาก: 0-64 มม. / วินาที± 0.1 มม. (ไม่มีอิเล็กโทรด) Backsteppingl: 0-64mm / s ± 0.1mm (ไม่มีอิเล็กโทรด) |
8 | ลากความเร็วของสายสูงสุด | 120mm / นาที |
9 | ช่วงการปรับค่าคอยล์ | เส้นผ่าศูนย์กลางภายในของคอยล์ coil500-Φ800mm เส้นผ่านศูนย์กลางภายนอกของคอยล์Φ1600มม |
10 | ความเร็วการม้วนสูงสุด | 250 มม / นาที |
11 | ช่วงการปรับยืดหยุ่น | 0.95-0.75 |
12 | หอคอยแห่ง coiliing | ≤40m |
13 | การใช้พลังงานต่อหน่วย | 430kWh / ตัน |
ⅴ รายการชิ้นส่วนอุปกรณ์
เลขที่ | ชื่ออุปกรณ์และข้อมูลจำเพาะ | หน่วย | ปริมาณ |
1 | ชิ้นส่วนเครื่องจักร | ||
1.1 | หลอมและหลอมรวมเตาหลอม | ชุด | 1 |
1.2 | เชื้อรา | ชุด | 2 |
1.3 | Dragger | ชุด | 1 |
1.4 | เครื่องตัดไฮดรอลิก | ชุด | 1 |
1.5 | เครื่องม้วน | ชุด | 2 |
2 | ระบบไฮดรอลิก | ||
2.1 | เตารวมสถานีไฮดรอลิก titing | ชุด | 1 |
2.2 | เครื่องตัดไฮดรอลิกสถานีไฮดรอลิก | ชุด | 1 |
2.3 | สถานีไฮโดรลิค Dragger และขดลวด | ชุด | 1 |
3 | ระบบควบคุมไฟฟ้า | ||
3.1 | ระบบควบคุมเตาไฟฟ้าความถี่ไฟฟ้า | ชุด | 2 |
3.2 | ระบบควบคุมอัตโนมัติ | ชุด | 1 |
4 | เอกสารทางเทคนิคพร้อมอุปกรณ์ | ชุด | 2 |
4.1 | แผนภาพการติดตั้งอุปกรณ์ | ไฟล์ | 1 |
4.2 | ข้อมูลจำเพาะของอุปกรณ์ | ไฟล์ | 1 |
4.3 | แผนภาพแสดงหลักการของระบบควบคุมไฟฟ้า | ไฟล์ | 1 |
4.4 | เค้าโครงตู้ควบคุม | ไฟล์ | 1 |
4.5 | รายละเอียดผลิตภัณฑ์สำหรับอุปกรณ์ไฟฟ้าหลัก | ไฟล์ | 1 |
4.6 | แผนภาพระบบไฮดรอลิก | ไฟล์ | 1 |
4.7 | โปรแกรม PLC | ไฟล์ | 1 |
