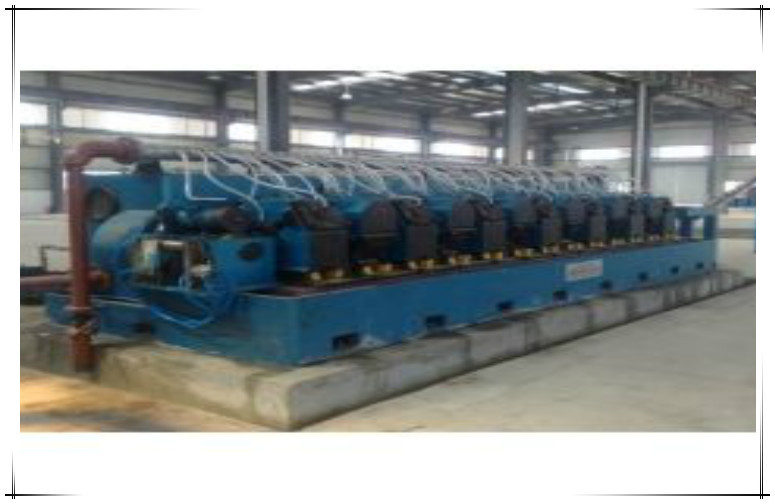

Copper Cold Rolling Mill, เส้นผ่านศูนย์กลาง Capstan Φ450มม. เครื่องรีดเย็น
พารามิเตอร์ทางเทคนิคหลัก
| พิมพ์ 250 | 8 เฟรม |
| เส้นผ่าศูนย์กลางม้วน | Φ250 |
| มอเตอร์ไฟฟ้า | 110kw |
| วัสดุกลิ้งสูงสุด (มม.) | Φ17 |
| ข้อกำหนดผลิตภัณฑ์ (มม.) | Φ7.8 |
| แบบโรลลิ่งส | การหมุนเวียนของม้วนสองแบบในแนวนอนและแนวตั้งเพื่อรีด |
| รูปทรงของรู | วงรีวงกลม |
| จำนวนการรีด | 8 |
| ค่าสัมประสิทธิ์การยืดตัวรวม | 4.51 |
| ความเร็วกลิ้งสำเร็จ (m / s) | 1.65 |
เครื่องวาดลวดและเครื่องประหยัดพลังงาน
พารามิเตอร์ทางเทคนิคหลัก
| 1 | วัสดุสำหรับวาดภาพ | โลหะผสมทองแดงและแท่งทองแดง |
| 2 | ประเภทอุปกรณ์ | การจัดวางแนวนอน, การหล่อลื่นแบบกึ่งกระจาย, ล้อลากลวดแต่ละตัวใช้มอเตอร์อิสระ |
| 3 | มอเตอร์ไฟฟ้า | YVP 3DKW * 12 |
| 4 | โมดูลัสการวาด | 13n |
| 5 | เส้นผ่าศูนย์กลางของ Capstan | Φ450mm |
| 6 | รูปกลองและหมายเลข | ประเภทแยก |
| 7 | เส้นผ่านศูนย์กลางกลอง | Φ450mm |
| 8 | เส้นผ่านศูนย์กลางของขาเข้า | Φ8mm |
| 9 | เส้นผ่าศูนย์กลางทางออกต่ำสุด | Φ3.1mm-Φ1.2mm |
| 10 | ความเร็ว Outlet | Φ3.0มม 700n / นาที |
| 11 | เอาท์พุต | Φ 4.5 มม. (360n / นาที) 3000 กิโลกรัม / ชม |
| 12 | กำลังมอเตอร์หลัก | YVP 3DKW * 12 |
| 13 | กำลังของมอเตอร์ Capstan | YVP SOKW |
| 14 | โหมดการขับขี่ | ไดรฟ์เข็มขัดนิรภัยแบบซิงโครนัส |
| 15 | การควบคุมด้วยไฟฟ้า | หน้าจอสัมผัสและการควบคุม PLC |
| 16 | โหมดควบคุม | การควบคุมความถี่ |
| 17 | แรงดันการอบ | 65V |
| 18 | ค่าการหลอมเหลวสูงสุด | 5000A |
| 19 | ความเร็วในการอบ | 300-1000m / นาที |
| 20 | โมเดล Winder | SD-800 inversions |
| 21 | กำลังของเครื่องคดเคี้ยว | 22Kw-18kw |
| 22 | แบบหมุนอื่น ๆ | SP-630 แผ่นดิสก์แบบอัตโนมัติเปลี่ยนแผ่นดิสก์ |
| 23 | กำลังของเครื่องคดเคี้ยว | 22Kw * 2 |
เครื่องวาดเย็น
พารามิเตอร์ทางเทคนิคหลัก
| ชนิด | LW5 | LW8 | LW10 | LW15 | LW20 | LW30 | LW40 | LW60 |
| กำลังวาดภาพที่ได้รับการจัดอันดับ | 50x10³ | 80x10³ | 100x10³ | 150x10³ | 200x10³ | 300x10³ | 400x10³ | 600x10³ |
| เส้นผ่านศูนย์กลางรับเข้าสูงสุด | Φ30 | Φ32 | Φ40 | Φ45 | Φ45 | Φ50 | Φ60 | Φ80 |
| Maximun ลด Rale | 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| ความเร็วในการวาด | 10 | 10 | 10 | 9 | 9 | 9 | 9 | 9 |
| จำนวนความยาวของการวาด | 2 | 4 | 6 | 6 | 8 | 8 | 8 | 8 |
| ความยาวในการวาดภาพ Maximun | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 |
| ความเร็วในการเดินทางของพาหนะ | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| มอเตอร์ไฟฟ้า | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 115 |
| ความเร็วรอบมอเตอร์ | 980 | 980 | 980 | 980 | 980 | 740 | 740 | 740 |
| ประเภทเรกูคิวความเร็ว | JZQ500 | JZQ650 | JZQ750 | JZQ850 | JZQ1000 | ZS1150 | JZQ1250 | JZQ1350 |
| น้ำหนักรวม | 6000 | 8000 | 11000 | 15000 | 22000 | 31000 | 40000 | 45000 |
