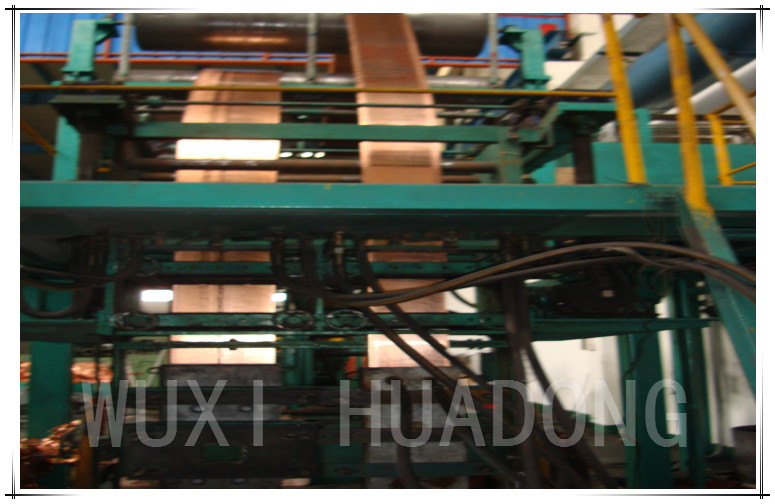

14 มม. สองเส้นแถบทองแดงเครื่องหล่ออย่างต่อเนื่องความถี่ต่ำ


พารามิเตอร์ทางเทคนิคของสายการผลิต
1 กระบวนการสายการผลิต
การให้อาหารการหลอมการคงที่ฉนวนกันความร้อนการตกผลึกการฉุดการตีการเลื่อยและการตัด

2, อุปกรณ์สายการผลิต
เตาเหนี่ยวนำความถี่สองแกน 1 ชุด

โลหะผสมทองแดงตะกั่วแม่พิมพ์ 2 เซ็ต

สี่คอลัมน์เซอร์โวขับขึ้นนำเครื่อง 1 ชุด

Coiler พร้อมคอร์รีล 2 ชุด

3 องค์ประกอบหลักของอุปกรณ์สายการผลิต
3.1 เตาหลอมเหนี่ยวนำความถี่สองทรงจำ
เตาไฟฟ้าส่วนใหญ่ประกอบด้วยฝาครอบเตา, เปลือกเตา, ตัวเหนี่ยวนำ, การสนับสนุน, ระบบควบคุมไฟฟ้า, ระบบวัดอุณหภูมิและระบบระบายความร้อนของอุปกรณ์
เปลือกเตาและตัวยึดด้านล่างของร่างกายส่วนบนของเตาเชื่อมด้วยแผ่นเหล็ก Q235 และแผ่นเหล็กและส่วนล่างของตัวเหนี่ยวนำหลอมและตัวเหนี่ยวนำความร้อนฉนวนกันความร้อนมีการเชื่อมต่อกับร่างกายเตาบนผ่านหน้าแปลน ร่องหลอมทำจากการหล่อทองแดงสีแดง หลักกับญี่ปุ่นเคลือบเหล็กซิลิคอน Z10 โหลดลงใน; ม้วนด้วยริบบิ้นแก้วคู่ห่อม้วนทองแดงสี่เหลี่ยมและฉนวนกันความร้อนที่ดีผลการระบายความร้อนที่แข็งแกร่ง; แจ็คเก็ตน้ำเย็นทำจากแผ่นสแตนเลส 1Cr18ni9Ti ความหนา 3mm มันมีความแข็งแรงสูง, การสั่นสะเทือนแม่เหล็กผลดี ห้องเตาเผาแบ่งออกเป็นสามช่อง, ห้องหลอม, ช่องกลางมากเกินไป, ช่องฉนวนกันความร้อน ห้องหลอมละลายของการทำงานของวัสดุ ช่องที่มากเกินไปส่วนใหญ่เป็นน้ำทองแดงคงที่ลดผลกระทบความผันผวนของอุณหภูมิวัสดุเตาหลอมของอุณหภูมิเตาในฉนวนกันความร้อนช่องเก็บรักษาความร้อนส่วนใหญ่จะให้แถบฉุดให้ทองแดงที่มีความเสถียรและอุณหภูมิที่มั่นคง
ระบบควบคุมเตาหลอมเหนี่ยวนำความถี่สองความทรงจำ, แผนกหลอมและฉนวนกันความร้อนที่ใช้ขั้นตอนการมีเพศสัมพันธ์แรงดันไฟฟ้าควบคุมหม้อแปลงเพื่อปรับความดัน, ปรับความดันโปรไฟล์ของ 380V, 340v, 300v, 270v, 240v, 210v, 150v, 120v, 90v แรงดันไฟฟ้า (ไลน์). การควบคุมอุณหภูมิของเตาหลอมฉนวนกันความร้อนมีการติดตั้งด้วยตนเองและการแปลงสวิทช์อัตโนมัติเมื่อสวิทช์อยู่ในคู่มือการควบคุมแรงดันไฟฟ้าของลูกบิดสำหรับการควบคุมแรงดันไฟฟ้าของหม้อแปลงเพื่อควบคุมแรงดันเอาท์พุทของหม้อแปลงไฟฟ้า เมื่อสวิตช์ถูกจัดเรียงในระบบควบคุมอัตโนมัติโดยตัวควบคุมอุณหภูมิอัจฉริยะประดิษฐ์เพื่อปรับแรงดันเอาต์พุตของแรงดันหม้อแปลง ระบบควบคุมอุณหภูมิอัตโนมัติจะถูกจัดเรียงในส่วนฉนวนความร้อนของชิ้นส่วนหลอม เทอร์โมคัปเปิลเป็นประเภทการแทรกในแนวนอนและส่วนฉนวนความร้อนเป็นประเภทการแทรก
3.2 ตะกั่วทองแดงอัลลอยด์
แม่พิมพ์ทำจากการทำความเย็นเพียงครั้งเดียวและการทำความเย็นสองครั้ง แจ็คเก็ตความเย็นทำจากเหล็กทนความร้อนและชิ้นส่วนอื่น ๆ ทำจากเหล็กแผ่นรีดเย็น ด้วยร่องน้ำในแม่พิมพ์บนน้ำหล่อเย็นในทิศทางการไหลของแม่พิมพ์เพื่อให้แน่ใจว่าสม่ำเสมอของการระบายความร้อน
ระบบจ่ายน้ำหล่อเย็นถูกออกแบบมาเป็นพิเศษสำหรับการหล่อเย็นแม่พิมพ์ ระบบมีมาตรวัดการไหลของน้ำและเทอร์โมมิเตอร์วัดอุณหภูมิน้ำซึ่งสะดวกสำหรับผู้ใช้ในการตรวจสอบและปรับระบบน้ำ เพื่อให้แน่ใจว่าเสถียรภาพของน้ำประปาของ crystallizer นอกจากนี้ยังมีระบบควบคุมอุณหภูมิน้ำ crystallizer ประกอบด้วยแผ่นคอนเดนเซอร์วาล์วควบคุมไฟฟ้าอัจฉริยะ, เครื่องควบคุมอุณหภูมิเมื่อมีการเปลี่ยนแปลงในอุณหภูมิของน้ำแม่พิมพ์เปลี่ยนอุณหภูมิ สัญญาณโอนไปยังวาล์วควบคุมไฟฟ้าอัจฉริยะระบบส่งสัญญาณไปยังวาล์วควบคุมไฟฟ้าอัจฉริยะวาล์วควบคุมไฟฟ้าอัจฉริยะตามสัญญาณที่กำหนดการควบคุมอัตโนมัติขนาดของการไหลของน้ำของแผ่นคอนเดนเซอร์ระบายความร้อนความเข้มของการปรับอัตโนมัติเพื่อให้ เพื่อให้มั่นใจเสถียรภาพของอุณหภูมิน้ำของแม่พิมพ์
3.3 สี่เซอร์โวคอลัมน์ขับเครื่องนำ
เครื่องไกด์ส่วนบนประกอบด้วยเสาตั้งตรงสี่เสาแกนบนและแกนล่างเคลื่อนไหวชิ้นส่วนพลังงานเซอร์โวส่วนส่งกำลังชิ้นส่วนลูกกลิ้งดึงกดและระบบปฏิบัติการกระบวนการ
โพสต์สี่วงเล็บประกอบด้วยการเชื่อมท่อกลวงสี่เหลี่ยมส่วนลวดเหล็กขึ้นและลงย้ายเป็นโดยมอเตอร์เกียร์หนอนและเกียร์ลดหนอน, โซ่และลวดเหล็กประกอบด้วยระบบส่งกำลัง
เมื่อการเปลี่ยนแปลงระดับน้ำของเตาหลอมทองแดงถือผ่านระบบตรวจจับระดับน้ำทองแดงส่งสัญญาณไปยังระบบควบคุมอัตโนมัติของการถ่ายทอดคำสั่งไปยังมอเตอร์มอเตอร์ตามคำแนะนำบนมือถือและการเปลี่ยนแปลงระดับน้ำทองแดงก็ผ่านไป ระบบติดตามระดับของเหลวจะส่งสัญญาณไปยังระบบเตือนการให้อาหาร, สัญญาณเตือนภัย, แนะนำการให้อาหารแก่ผู้ปฏิบัติงาน
แรงฉุดของเครื่องฉุดประกอบด้วยเซอร์โวมอเตอร์, ลดความเร็ว, ระบบเกียร์, เพลาส่ง, ลูกกลิ้งฉุดและลูกกลิ้งกด
ระบบปฏิบัติการกระบวนการส่วนใหญ่ประกอบด้วยการป้องกันการรบกวนของแพลตฟอร์มการดำเนินงานระบบเซอร์โวอินเตอร์เฟซเครื่อง 10.5 นิ้วสีคอนแทคเตอร์และปุ่มควบคุมโดย PLC และอินเตอร์เฟซเครื่องคนอินเทอร์เฟซสามารถแสดงความเร็ว

3.4 Coiler ที่มีแกนม้วน
ประกอบด้วยกรอบระบบส่งกำลังและแผ่นรวบรวมลวด โครงเชื่อมด้วยเหล็ก I-beam และชุดขับประกอบด้วยมอเตอร์ตัวลดความเร็วส่วนประกอบของเพลาส่งกำลัง ความเร็วโดยโมดูเลเตอร์ความถี่สำหรับการเปลี่ยนความถี่มอเตอร์เพื่อควบคุมความเร็วมอเตอร์
ดิสก์ take-up ประกอบด้วยร่างกายของดิสก์และกลไกการบวม เมื่อแถบม้วนโดยกลไกการขยายตัวของการหดตัวจะตัดออก

4, พารามิเตอร์ทางเทคนิคหลักของอุปกรณ์สายการผลิต
4.1 สองแกนเหนี่ยวนำความถี่ที่เชื่อมต่อ
เตาไฟฟ้า: 120KW โฮลดิ้ง + 210KW ละลาย
4.1.1 พารามิเตอร์ทางเทคนิคหลักของแผนกละลาย
(1) กำลังไฟ: 210KW;
(2) แรงดันไฟฟ้า: 380V;
(3) ความถี่: 50 เฮิร์ต;
(4) อัตราการหลอม: 750 กิโลกรัม / ชั่วโมง (+ +);
(5) ความจุสูงสุด: 2.5t;
(6) การใช้พลังงาน: น้อยกว่า 280kwh / t;
(7) ปัจจัยอำนาจ: 0.95-1 (หลังจากชดเชย);
(8) อุณหภูมิสูงสุดของเตาเผา: 1,450
4.1.2 พารามิเตอร์ทางเทคนิคหลักของการถือครองแผนก
(1) กำลังไฟ: 120KW
(2) แรงดันไฟฟ้า: 380V;
(3) ความถี่: 50 เฮิร์ต;
(4) ความจุสูงสุด: 3.5t;
(5) ปัจจัยอำนาจ: 0.95-1 (หลังการชดเชย);
(6) อุณหภูมิสูงสุดของเตาเผา: 1,450
4.2 ตะกั่วโลหะผสมทองแดง
ข้อมูลจำเพาะของ Cast lead: กว้าง 450mm * หนา 14mm * 2
4.3 สี่ คอลัมน์เซอร์โวขับเครื่อง
(1) พลังงานเซอร์โวมอเตอร์: 4.4KW;
(2) ความเร็วในการหล่อตะกั่ว: 50-150mm / นาที
(3) วิธีการหล่อตะกั่ว: ตะกั่ว - หยุด - ตะกั่ว - หยุด - ถอน - หยุด - นำสองชนิดของพารามิเตอร์กระบวนการออนไลน์ปรับ;
(4) เอาท์พุท: มากกว่า 10t;
4.4 Coiler ที่มีแกนม้วน
(1) ความหนาของวัสดุม้วน: 15mm สูงสุด;
(2) ความกว้างม้วน: 450 มม.;
(3) เส้นผ่าศูนย์กลางขด: เส้นผ่าศูนย์กลาง 500mm;
(4) น้ำหนักม้วน: สูงสุด 8t;
(5): สูงสุดที่มีเส้นผ่าศูนย์กลางขด 2,600mm;
(6) มอเตอร์ไฟฟ้า: 3kw;
(7) อัตราส่วนลดความเร็ว: 1003

5. ขอบเขตของการจัดหาสายการผลิต

6 สายการผลิตของข้อมูลทางเทคนิคเพื่อให้
(1) สายการผลิตของสภาพทางแพ่ง
(2) แผนภูมิควบคุมไฟฟ้า
(3) การวาดชิ้นส่วนอะไหล่
(4) คู่มือการใช้งาน;
